Индивидуальные балочные решения

Специальные сварные балки по чертежам и расчётной модели заказчика

Производим балки с криволинейным или ломаным контуром, смещёнными стенками, консолями, проёмами и сложными узлами.

Рассчитать стоимость Отправить чертёж

Собственное производствоИзготовление по рабочей документации

По чертежам заказчикаРазмеры и комплектация по проекту

Паспорт качестваДокументальное подтверждение выпуска

Доставка по РоссииОтгрузка во все регионы РФ

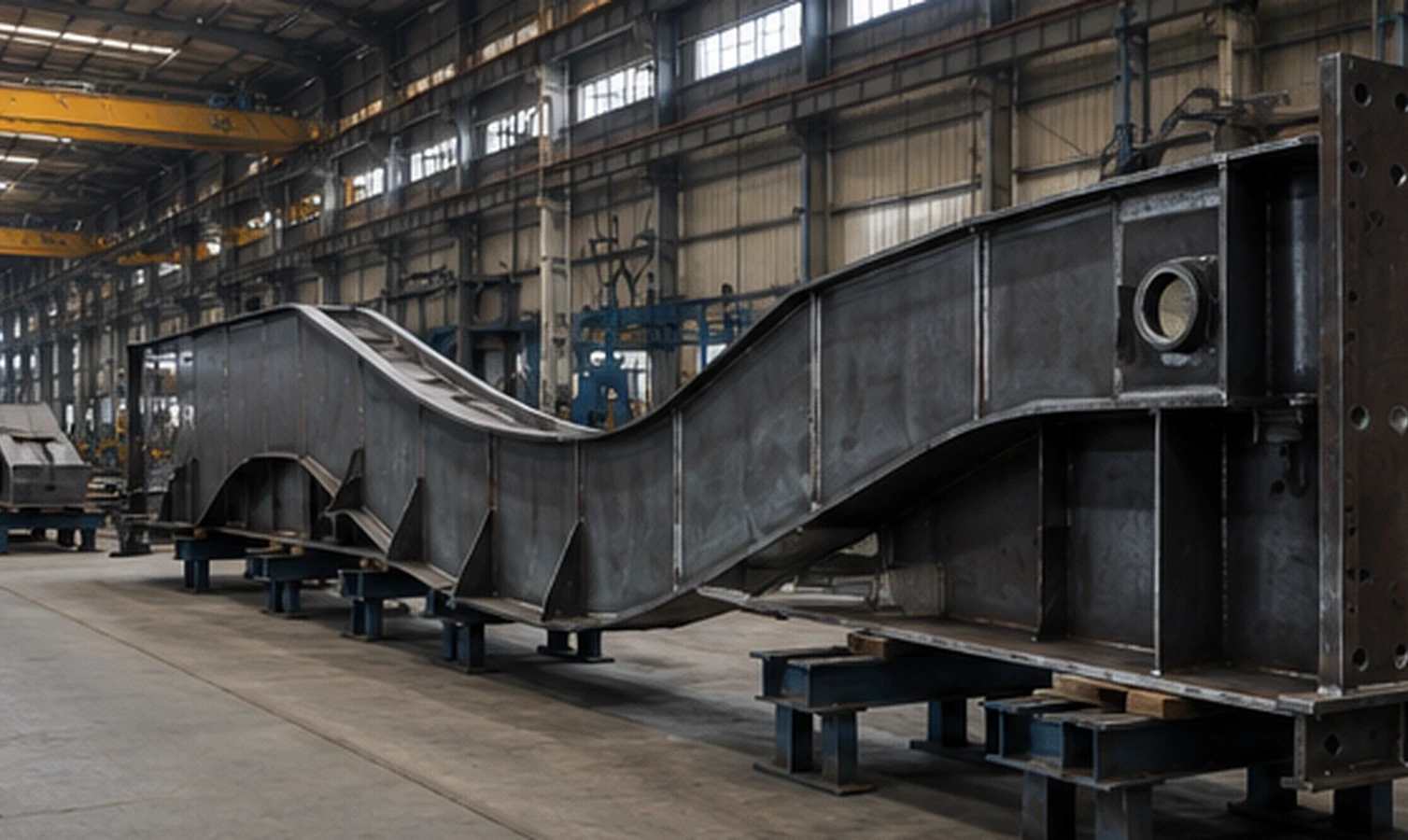

Специальная сварная балка сложной геометрии

Назначение изделия

Конструкция вне ограничений типового сортамента

Специальные балки проектируются под конкретную нагрузку, компоновку оборудования или архитектурную геометрию.

Сечение может сочетать несколько типов листовых элементов, локальные усиления, консоли и нестандартные присоединения.

До запуска проверяются собираемость, доступность сварных соединений и возможность контроля.

Нестандартность формы не отменяет требований к расчёту, рабочей документации и допускам. Работа организуется как изготовление по чертежам заказчика.

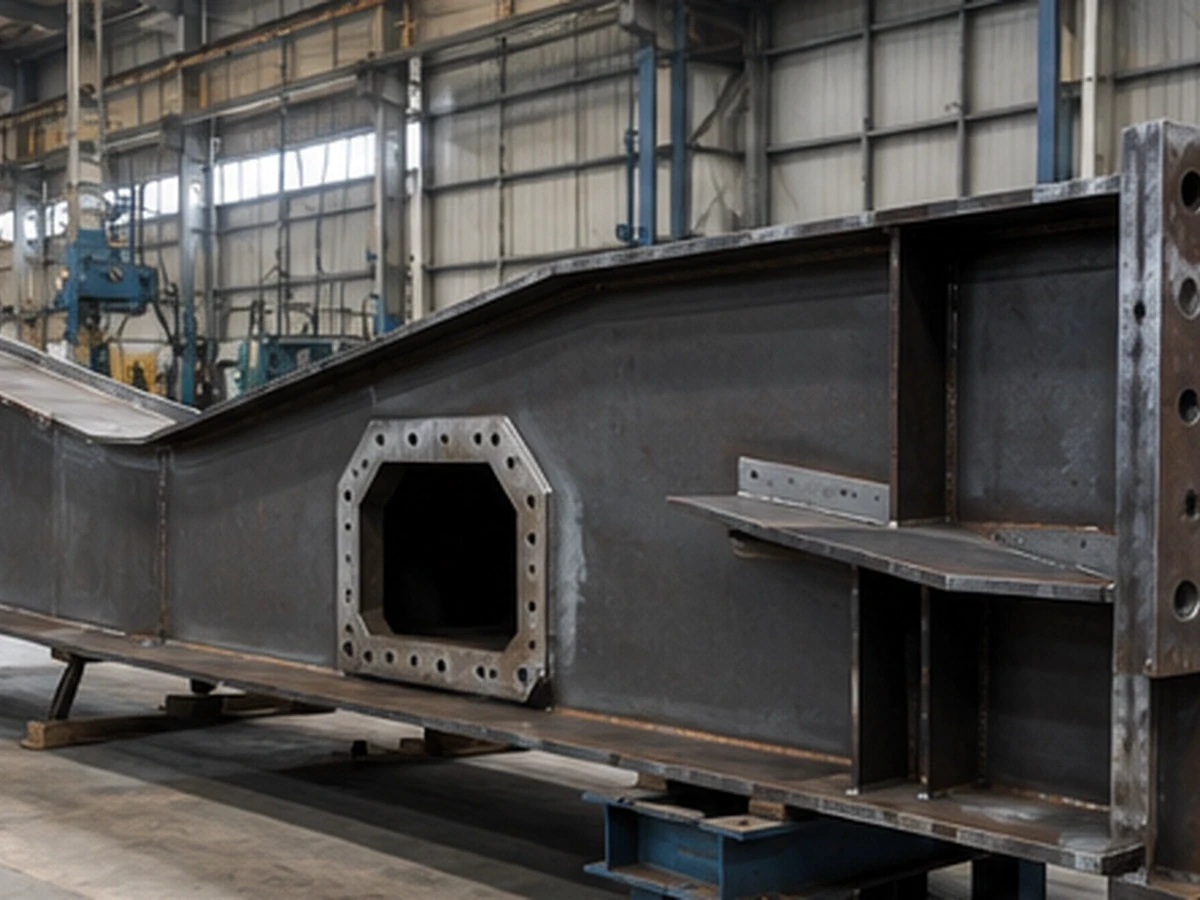

Нестандартная сварная балка с консолями и усилениями

Индивидуальная силовая схемаГеометрия и узлы формируются вокруг реальной задачи, а не под ограничения стандартного профиля.

Конструктивные варианты

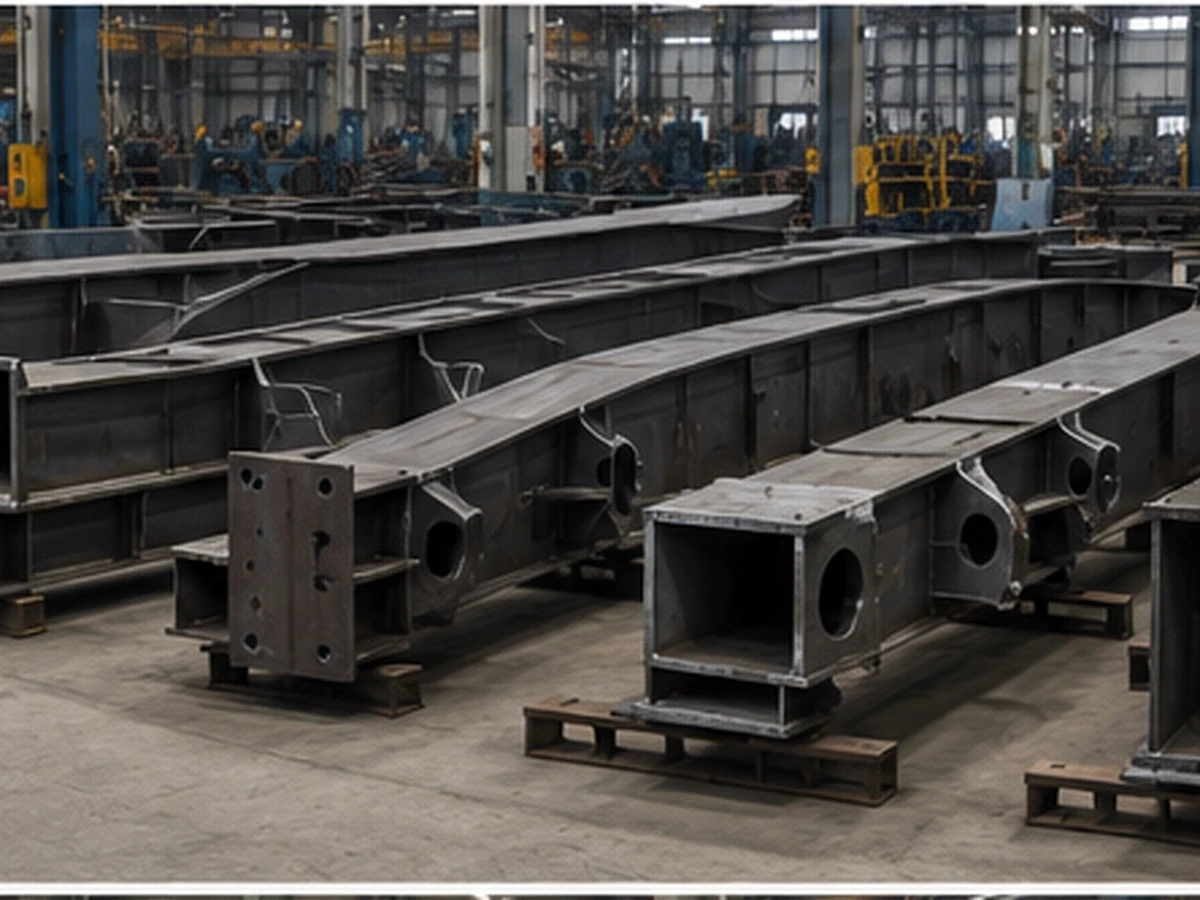

Виды специальных балок

Исполнение определяется назначением изделия и может объединять несколько балочных систем.

Криволинейные

Полки и стенки формируют заданный радиус или пространственный контур.

Ломаного очертания

Ось и высота меняются на отдельных участках конструкции.

С технологическими проёмами

В стенке выполняются согласованные отверстия с усилением контура.

С консолями

К основной балке присоединяются опорные и выносные элементы.

Со смещённой стенкой

Несимметричное сечение адаптируется под нагрузку и компоновку.

Комбинированные

В одном изделии объединяются открытые, замкнутые и усиленные участки.

Технологичность до производстваСложные места анализируются до раскроя, чтобы обеспечить сборку, сварку и контроль.

Конструктивное исполнение

Сложные сечения и узлы

Криволинейные, полигональные, перфорированные и комбинированные элементы.

Обсудить конструкцию

Параметры заказа

Параметры специальных балок

Исходные данныеКМ, КМД, расчётные требования и спецификация

ГеометрияПрямая, криволинейная, ломаная или пространственная

Тип сеченияОткрытое, замкнутое, комбинированное или асимметричное

Локальные элементыКонсоли, проёмы, накладки, диафрагмы и опорные узлы

Контрольные размерыПо координатам, базам и шаблонам КМД

МатериалыЛистовые стали по расчёту и условиям эксплуатации

СоединенияСварные, болтовые и комбинированные узлы

ОснасткаШаблоны, кондукторы и специальные сборочные стенды

КонтрольПооперационный и приёмочный по документации

ПокрытиеС учётом полостей, монтажных зон и эксплуатации

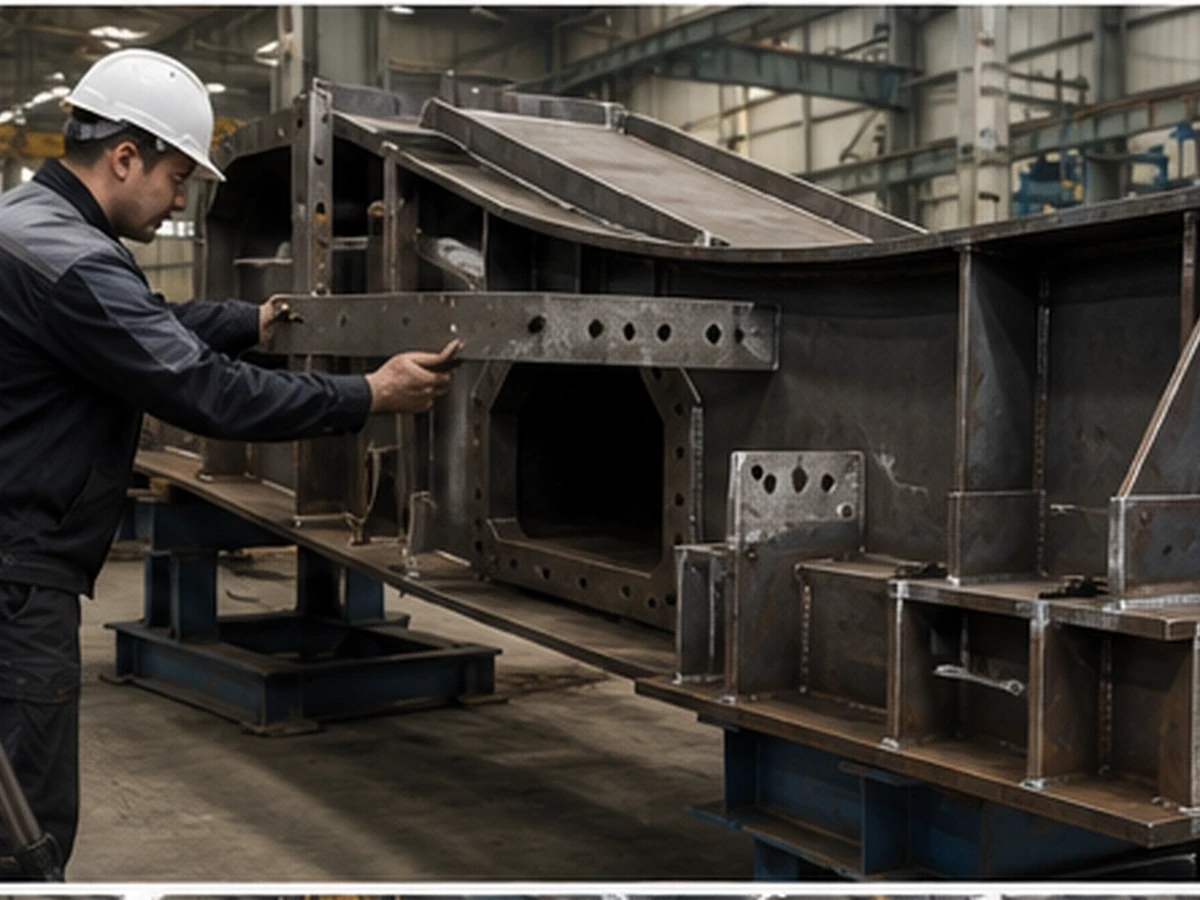

Контроль геометрии специальной сварной балки

Контроль координат, сопряжений и монтажных баз

Проверяем изделие не только по линейным размерам, но и по контрольным точкам, шаблонам, диагоналям и взаимному положению присоединительных поверхностей.

Паспорт качества

На изготовленную продукцию оформляется паспорт качества. Дополнительный комплект документов согласовывается при заказе.

Материалы

Материалы и металлопрокат

Для разных участков могут применяться листы различной толщины и марки в общей спецификации.

Соединения

Сварочные работы

Последовательность сварки разрабатывается с учётом доступа, жёсткости участков и риска деформаций.

Защита металла

Покраска и защита

Система защиты учитывает закрытые полости, монтажные зоны и условия эксплуатации.

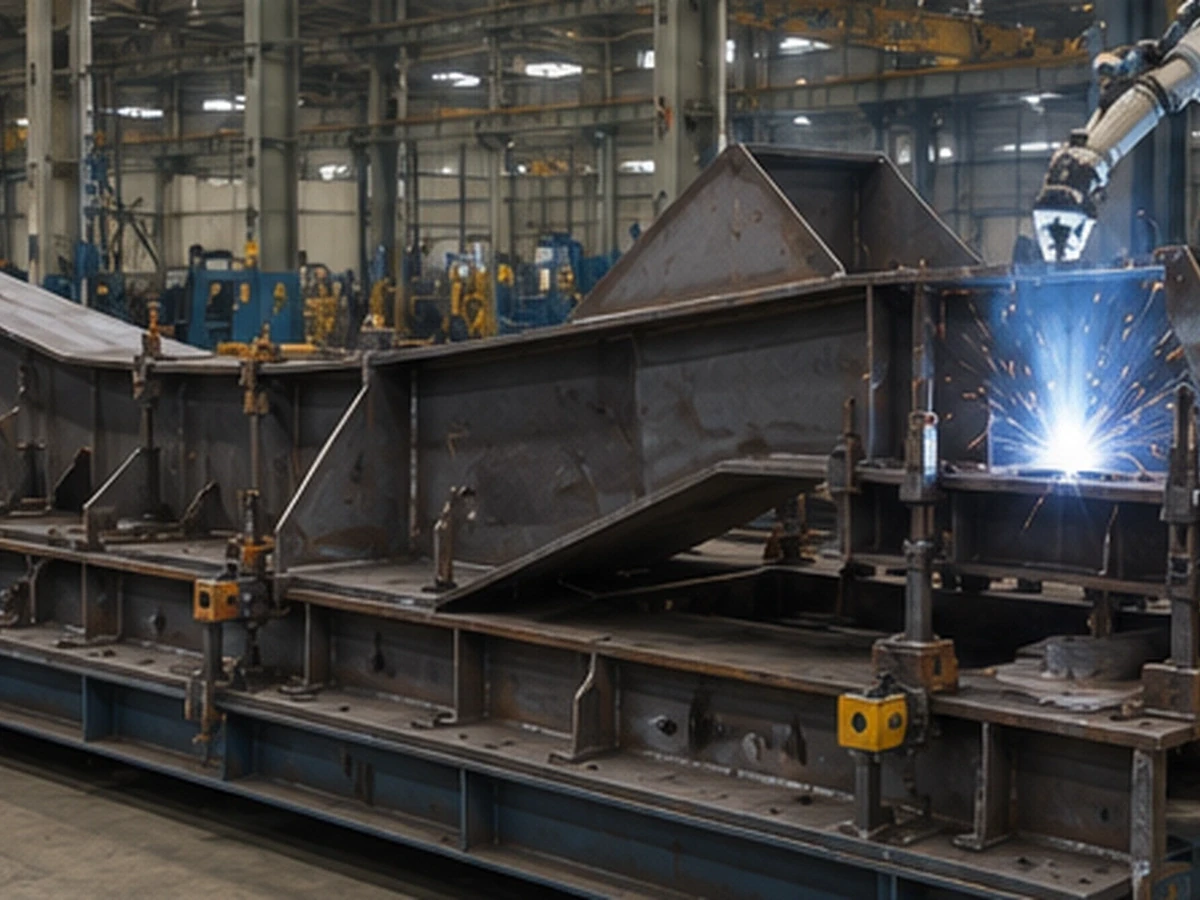

Изготовление специальной балки на сборочной оснастке

Производство и технологическая подготовка

Технологическая проработка нестандартной конструкции

До раскроя проверяется полнота размеров, координат и информации о соединениях.

Сложные участки разбиваются на технологические подсборки с определённым порядком объединения.

При необходимости применяются шаблоны, кондукторы и контрольная сборка.

анализ КМД и технологичности узлов;
проверка контрольных координат;
подготовка шаблонов и оснастки;
раскрой нестандартных деталей;
изготовление технологических подсборок;
поэтапное объединение конструкции;
сварка и промежуточный контроль;
проверка монтажных баз.

Передать документацию

От заявки до отгрузки

Этапы производства специальных сварных балок

Процесс строится от ответственных базовых поверхностей к второстепенным деталям и узлам.

Получаем документацию

Принимаем чертежи, спецификации, КМ, КМД и техническое задание.

Проверяем и рассчитываем

Анализируем конструкцию, материалы, объём работ и требования к покрытию.

Согласовываем заказ

Фиксируем комплектацию, стоимость, сроки изготовления и порядок отгрузки.

Изготавливаем

Каждая нестандартная зона получает отдельную последовательность изготовления и контроля.

Контролируем

Проверяем геометрию, соединения, комплектность и соответствие рабочей документации.

Комплектуем и отгружаем

Маркируем изделия, оформляем паспорт качества и организуем доставку.

Согласованный срок фиксируется при оформлении заказа и учитывается при планировании производственных работ.

Области применения

Для уникальных строительных и технологических задач

Промышленное оборудованиеНесущие элементы под агрегаты, приводы и технологические линии.

Реконструкция зданийБалки, адаптированные к существующим колоннам и ограничениям.

Архитектурные конструкцииКриволинейные и ломаные элементы сложного очертания.

Транспортные сооруженияИндивидуальные балки с развитой системой узлов и диафрагм.

Контроль качества

Контроль специальных балок

Программа контроля связывается с особенностями изделия и критичными монтажными размерами.

согласованность чертежей и спецификаций;
геометрия отдельных подсборок;
контрольные координаты сложного контура;
взаимное положение монтажных баз;
собираемость сопрягаемых узлов;
качество сварных соединений;
положение консолей и проёмов;
комплектность и маркировка изделия.

Комплектация и доставка

Индивидуальная схема упаковки и крепления

Для специальных балок заранее разрабатывается схема опирания, подъёма и фиксации. Выступающие консоли, фланцы и обработанные поверхности защищаются отдельно.

Опирание по жёстким участкам конструкцииЗащита выступающих и обработанных узловМаркировка положения и точек строповки

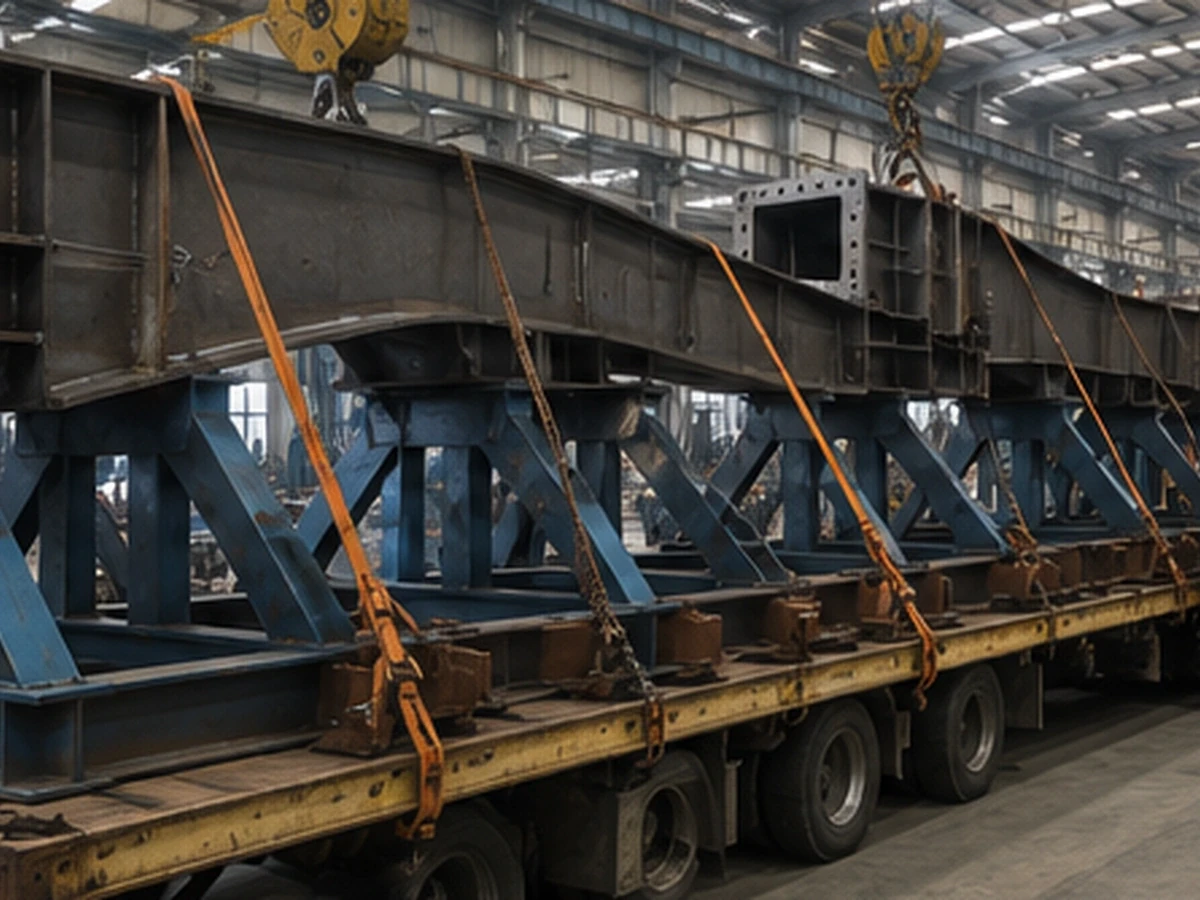

Специальная сварная балка, подготовленная к отгрузке

Ответы на вопросы

Заказ специальных балок

Для оценки нужны рабочие чертежи, расчётные требования, координаты и данные о сопряжениях.

Можно изготовить балку сложной формы?

Да, при наличии достаточной рабочей документации и технологически выполнимой конструкции.

Проверяются чертежи до производства?

Проверяется комплектность и технологичность, но расчётную ответственность сохраняет проектировщик.

Возможна контрольная сборка?

Да. Она применяется для сложных сопряжений и ответственных монтажных баз.

Можно изготовить единичное изделие?

Да. Стоимость зависит от подготовки, оснастки и сложности контроля.

Можно выполнить криволинейную балку?

Да, если радиусы, контрольные точки и технология формообразования заданы документацией.

Допускаются проёмы в стенке?

Да. Размеры проёмов и усиление их контура должны быть предусмотрены проектом.

Изготавливаются балки с консолями?

Да. Консоли и опорные детали выполняются по деталировочным чертежам.

Что требуется для расчёта цены?

Нужны КМД, спецификация, масса, требования к контролю и покрытию.

Связанные направления

Связанные конструктивные решения

Специальное исполнение может объединять участки переменного сечения, замкнутые элементы коробчатых балок и монтажные соединения составных конструкций. Выбор формы и последовательности изготовления определяется рабочей документацией. Все основные типы продукции представлены в разделе сварные балки.

Расчёт производства

Нужна нестандартная сварная балка?

Передайте чертежи и описание задачи. Проверим технологичность и подготовим предложение.
