Замкнутые несущие сечения

Сварные коробчатые балки с высокой пространственной жёсткостью

Производим коробчатые балки из листовой стали с внутренними диафрагмами, опорными узлами, фланцами и локальными усилениями.

Рассчитать стоимость Отправить чертёж

Собственное производствоИзготовление по рабочей документации

По чертежам заказчикаРазмеры и комплектация по проекту

Паспорт качестваДокументальное подтверждение выпуска

Доставка по РоссииОтгрузка во все регионы РФ

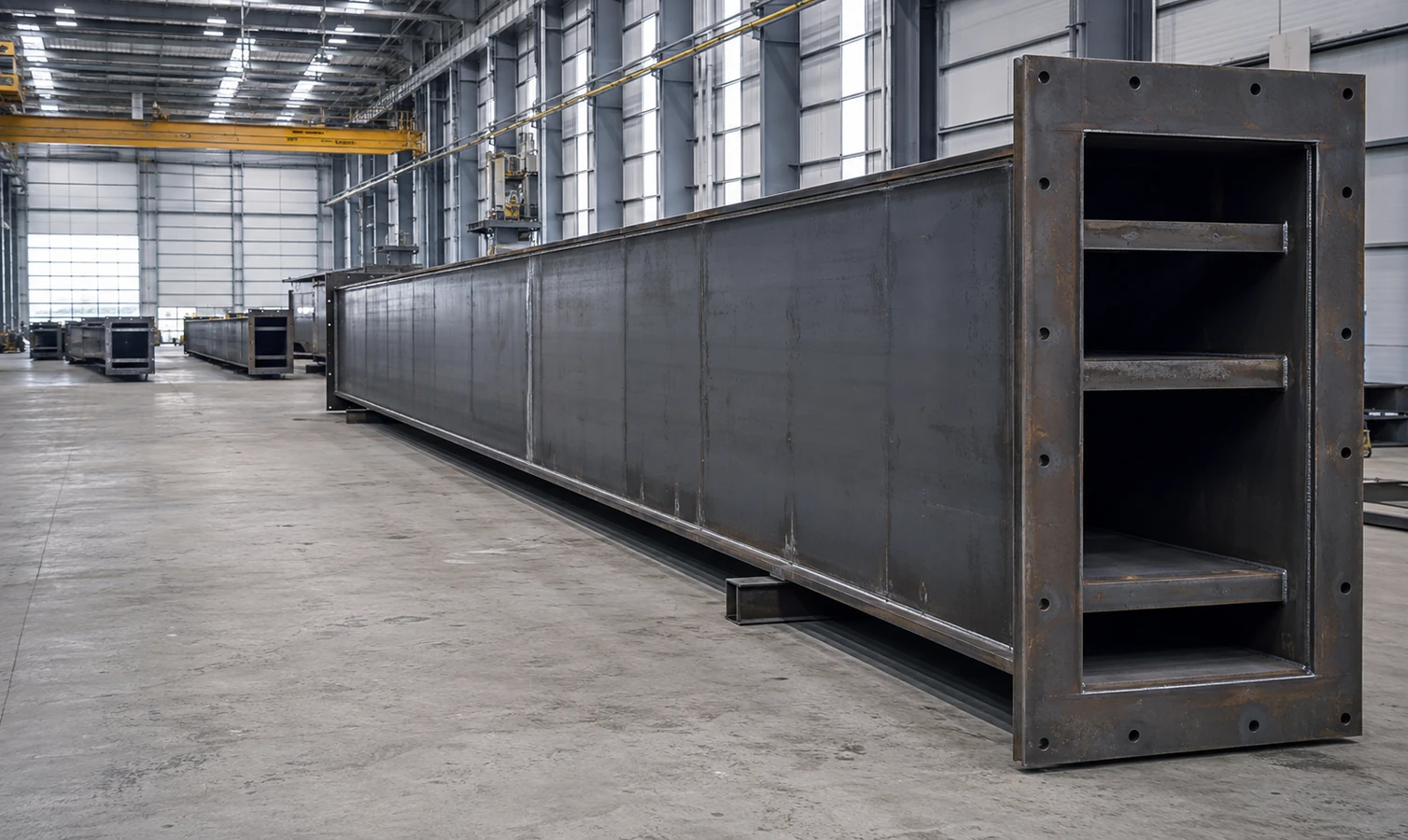

Готовые сварные коробчатые балки в производственном цехе

Назначение изделия

Замкнутое сечение для изгиба, кручения и сложных нагрузок

Коробчатая балка формируется из листовых стенок и полок в замкнутый прямоугольный или квадратный профиль.

Такое сечение применяют там, где кроме изгибающего момента необходимо воспринимать кручение, боковые усилия и пространственные нагрузки.

Размеры сечения, толщины листов и расположение диафрагм назначаются по проектной документации, поэтому металлоёмкость соответствует работе узла.

Изготовление ведётся по КМ, КМД или согласованным чертежам с контролем внутренней геометрии.

Коробчатая балка с торцевой пластиной и внутренними диафрагмами

Замкнутая силовая схемаСтенки и полки образуют жёсткое сечение, устойчивое к изгибу в двух плоскостях и кручению.

Конструктивные варианты

Виды коробчатых балок

Исполнение выбирается по расчётным усилиям, условиям эксплуатации и требованиям к присоединениям.

Прямоугольного сечения

Балка с различной шириной и высотой для направленной работы под нагрузкой.

Квадратного сечения

Решение с близкой жёсткостью в двух направлениях для пространственных каркасов.

С внутренними диафрагмами

Поперечные элементы стабилизируют грани и передают сосредоточенные усилия.

Переменной высоты

Сечение изменяется по длине в соответствии с эпюрой усилий.

С усиленными опорными зонами

В местах реакций устанавливаются дополнительные листы, диафрагмы и опорные пластины.

С монтажными фланцами

Торцевые и боковые узлы подготавливаются под болтовое или комбинированное соединение.

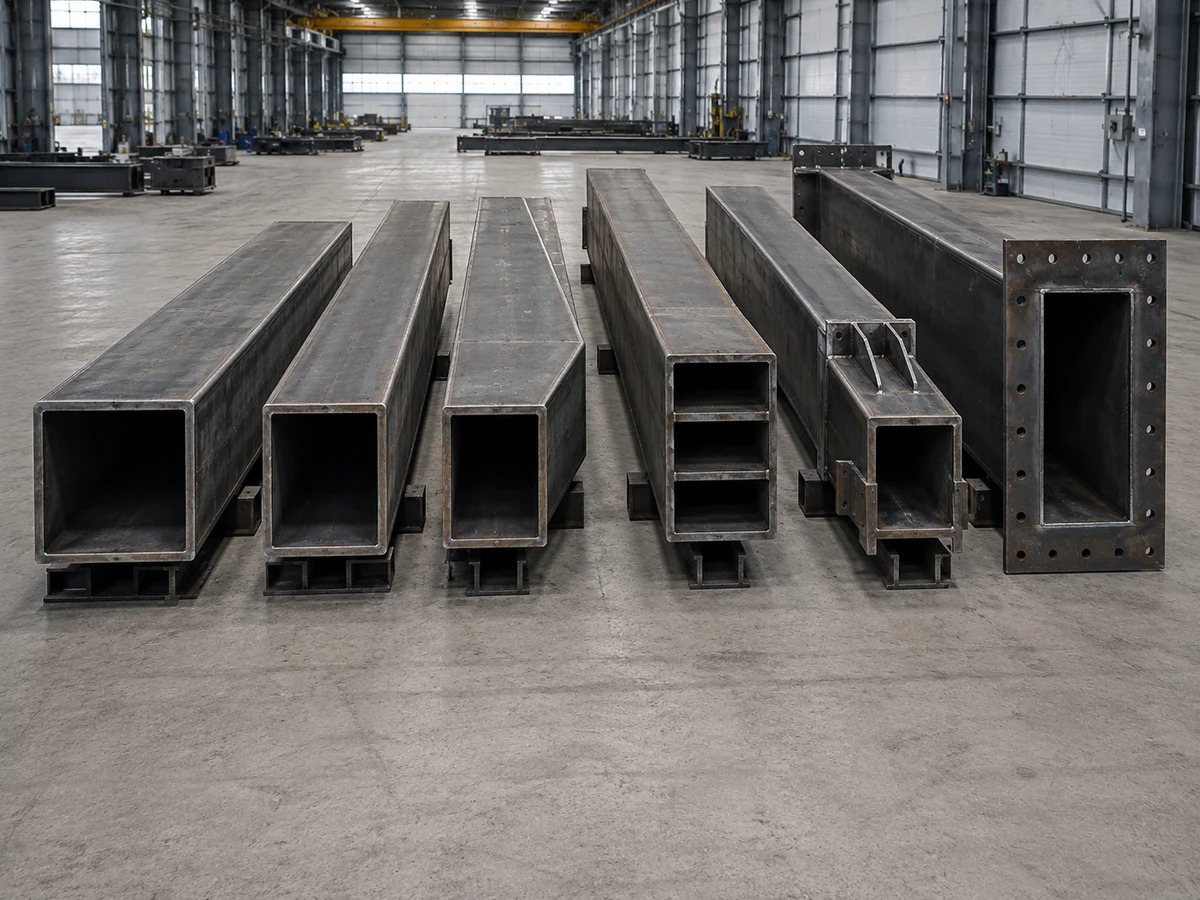

Различные варианты сварных коробчатых балок

Конструкция без ограничения типовым сортаментомГеометрия адаптируется под пролёт, опирание, транспортный габарит и монтажную схему.

Конструктивное исполнение

Сечения под расчётную работу

Постоянная или переменная высота, квадратная или прямоугольная форма, усиления и монтажные узлы.

Обсудить конструкцию

Параметры заказа

Параметры коробчатых балок

Исходные данныеКМ, КМД, спецификация и требования к изготовлению

Форма сеченияПрямоугольная, квадратная, переменная или специальная

РазмерыШирина и высота по расчёту и рабочим чертежам

Толщина гранейОтдельно для стенок, полок и внутренних элементов

ДлинаЦельная либо секционная с монтажным стыком

ДиафрагмыПоперечные и опорные элементы по расчётной схеме

МатериалКонструкционная или низколегированная листовая сталь

СоединенияПродольные сварные швы и монтажные узлы по КМД

ОбработкаРезка, сверление, подготовка кромок и зачистка

ПокрытиеГрунтование или окраска по требованиям проекта

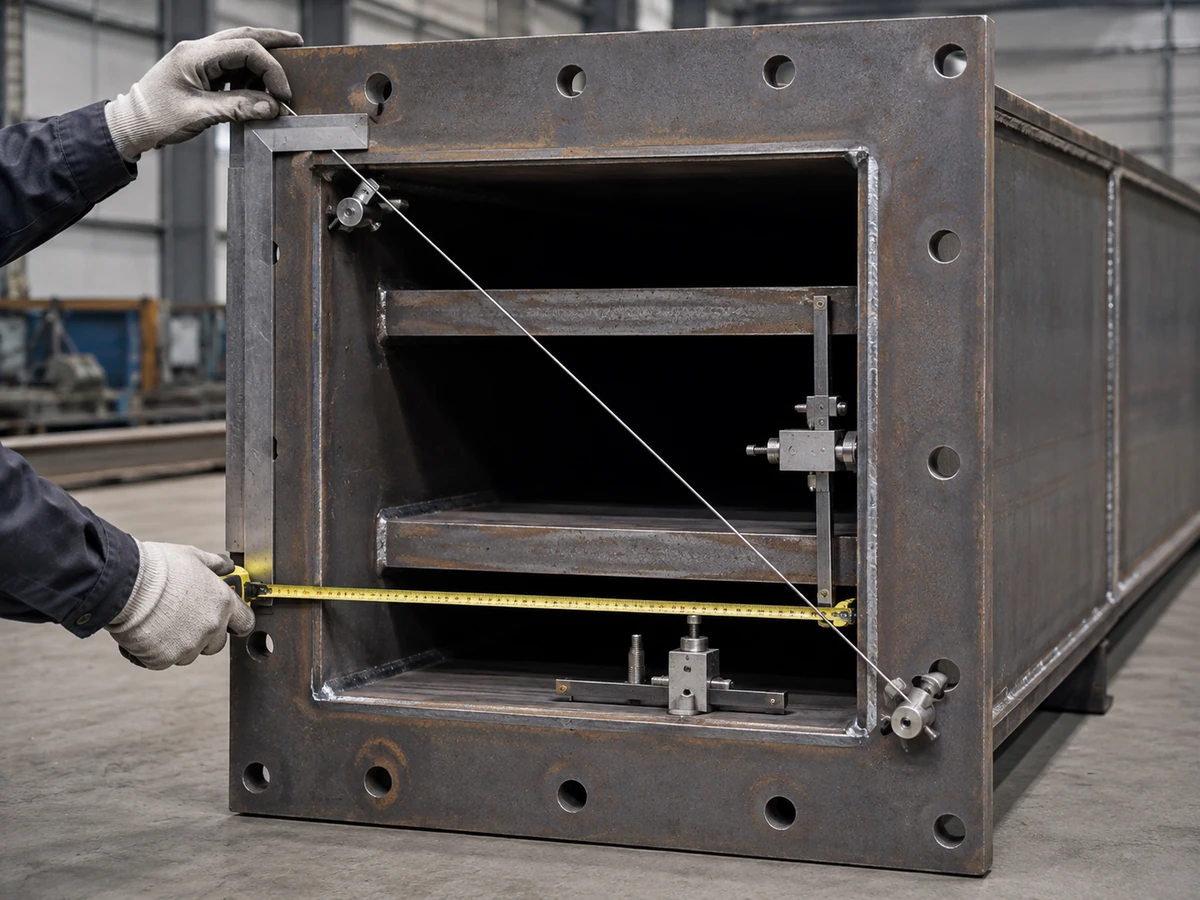

Измерительный контроль геометрии коробчатой балки

Прямоугольность, диагонали и качество замыкающих швов

Контролируем размеры граней, диагонали сечения, прямолинейность, положение диафрагм и монтажных отверстий. Особое внимание уделяется соединениям, которые после замыкания полости становятся недоступными.

Паспорт качества

На изготовленную продукцию оформляется паспорт качества. Дополнительный комплект документов согласовывается при заказе.

Материалы

Материалы и металлопрокат

Листовой прокат подбирается по марке, толщине, свариваемости и расчётной температуре эксплуатации.

Соединения

Сварочные работы

Последовательность сборки и сварки назначается так, чтобы обеспечить провар соединений и ограничить коробление.

Защита металла

Покраска и защита

После контроля при необходимости выполняется пескоструйная обработка или другая подготовка поверхности под грунтование, окраску и согласованную систему защиты.

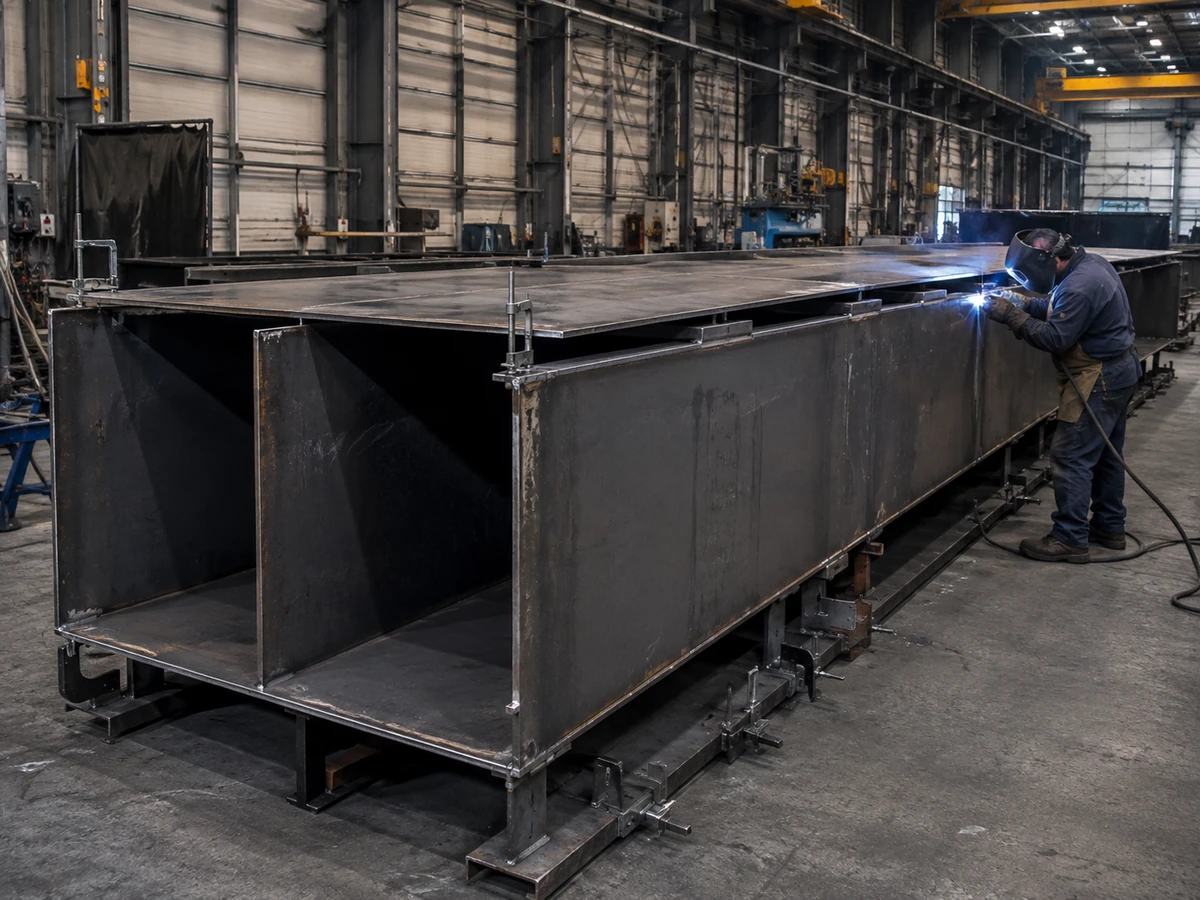

Сборка и сварка крупной коробчатой балки

Производство и технологическая подготовка

Сборка замкнутого сечения и внутренних элементов

Сначала подготавливаются стенки, полки, диафрагмы и детали монтажных узлов.

Внутренние элементы устанавливаются до окончательного замыкания сечения, поскольку доступ к ним будет ограничен.

Сварочные операции выполняются в рассчитанной последовательности с промежуточным контролем геометрии.

проверка КМД и спецификации;
раскрой стенок и полок;
подготовка продольных кромок;
сборка открытого короба на оснастке;
установка диафрагм и внутренних усилений;
замыкание сечения;
сварка наружных продольных швов;
правка и контроль монтажных размеров.

Передать документацию

От заявки до отгрузки

Этапы производства сварных коробчатых балок

Для каждой балки формируется последовательность операций, связанная с её длиной, массой, сечением и сложностью узлов.

Получаем документацию

Принимаем чертежи, спецификации, КМ, КМД и техническое задание.

Проверяем и рассчитываем

Анализируем конструкцию, материалы, объём работ и требования к покрытию.

Согласовываем заказ

Фиксируем комплектацию, стоимость, сроки изготовления и порядок отгрузки.

Изготавливаем

Маршрут учитывает доступ к внутренним швам, положение диафрагм и допустимые сварочные деформации.

Контролируем

Проверяем геометрию, соединения, комплектность и соответствие рабочей документации.

Комплектуем и отгружаем

Маркируем изделия, оформляем паспорт качества и организуем доставку.

Согласованный срок фиксируется при оформлении заказа и учитывается при планировании производственных работ.

Области применения

Для пространственных и тяжело нагруженных конструкций

Каркасы зданийРигели и главные балки с повышенной боковой жёсткостью.

Эстакады и платформыЭлементы, воспринимающие изгиб и пространственные воздействия.

Крановые конструкцииБалки и ригели с локальными нагрузками и кручением.

Опорные рамыСиловые элементы под оборудование и технологические агрегаты.

Контроль качества

Контроль коробчатых балок

Проверка выполняется пооперационно, поскольку часть соединений после замыкания сечения становится скрытой.

марка и толщина листового металла;
геометрия заготовок до сборки;
положение внутренних диафрагм;
качество скрытых сварных соединений;
ширина и высота готового сечения;
диагонали и прямоугольность граней;
прямолинейность и отсутствие скручивания;
координаты отверстий и монтажных узлов.

Комплектация и доставка

Транспортировка с защитой граней и монтажных узлов

Коробчатые балки размещаются на подкладках, фиксируются от смещения и сопровождаются монтажной маркировкой. Для крупногабаритных изделий заранее согласуются секционирование и схема перевозки.

Опирание без местного повреждения гранейКомплектная поставка монтажных деталейМаркировка по отправочным и монтажным маркам

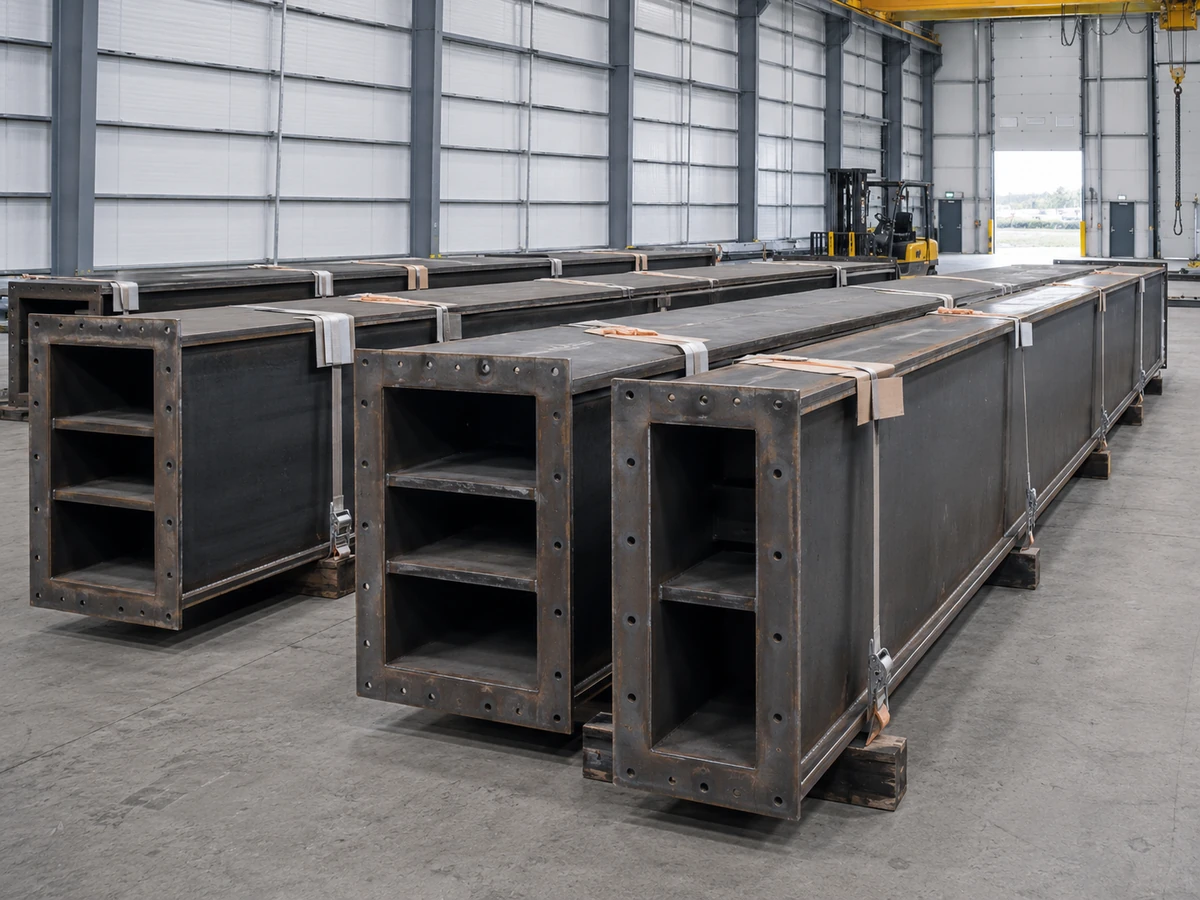

Коробчатые балки, подготовленные к отгрузке

Ответы на вопросы

Заказ коробчатых балок

Для расчёта стоимости нужны чертежи, спецификация, марка стали, требования к сварке и покрытию.

Можно изготовить балку переменного сечения?

Да. Геометрия граней выполняется по КМД с учётом сборки и сварочных деформаций.

Как контролируются внутренние швы?

Они проверяются до окончательного замыкания полости в объёме, установленном проектом.

Можно разделить длинную балку на секции?

Да. Места укрупнительной сборки и тип соединения должны быть предусмотрены документацией.

Изготавливаются балки с готовыми фланцами?

Да. Торцевые и боковые элементы устанавливаются и контролируются вместе с основной конструкцией.

Возможны квадратные сечения?

Да. Размеры всех граней назначаются по расчётной и рабочей документации.

Устанавливаются внутренние диафрагмы?

Да. Их шаг, толщина и положение задаются проектом.

Можно выполнить антикоррозионную обработку?

Да. Система подготовки и покрытия согласуется до начала производства.

Что требуется для расчёта цены?

Нужны КМ или КМД, спецификация, масса, требования к контролю и покрытию.

Связанные направления

Альтернативные исполнения

Когда основная работа элемента связана преимущественно с изгибом, альтернативой могут быть сварные двутавровые балки. При изменении расчётной высоты по длине применяются балки переменного сечения, а крупногабаритные конструкции могут разделяться на составные отправочные секции. Полный перечень решений представлен в разделе сварные балки.

Расчёт производства

Нужны коробчатые балки по проекту?

Передайте КМ, КМД или рабочие чертежи. Проверим технологичность и подготовим расчёт изготовления.
