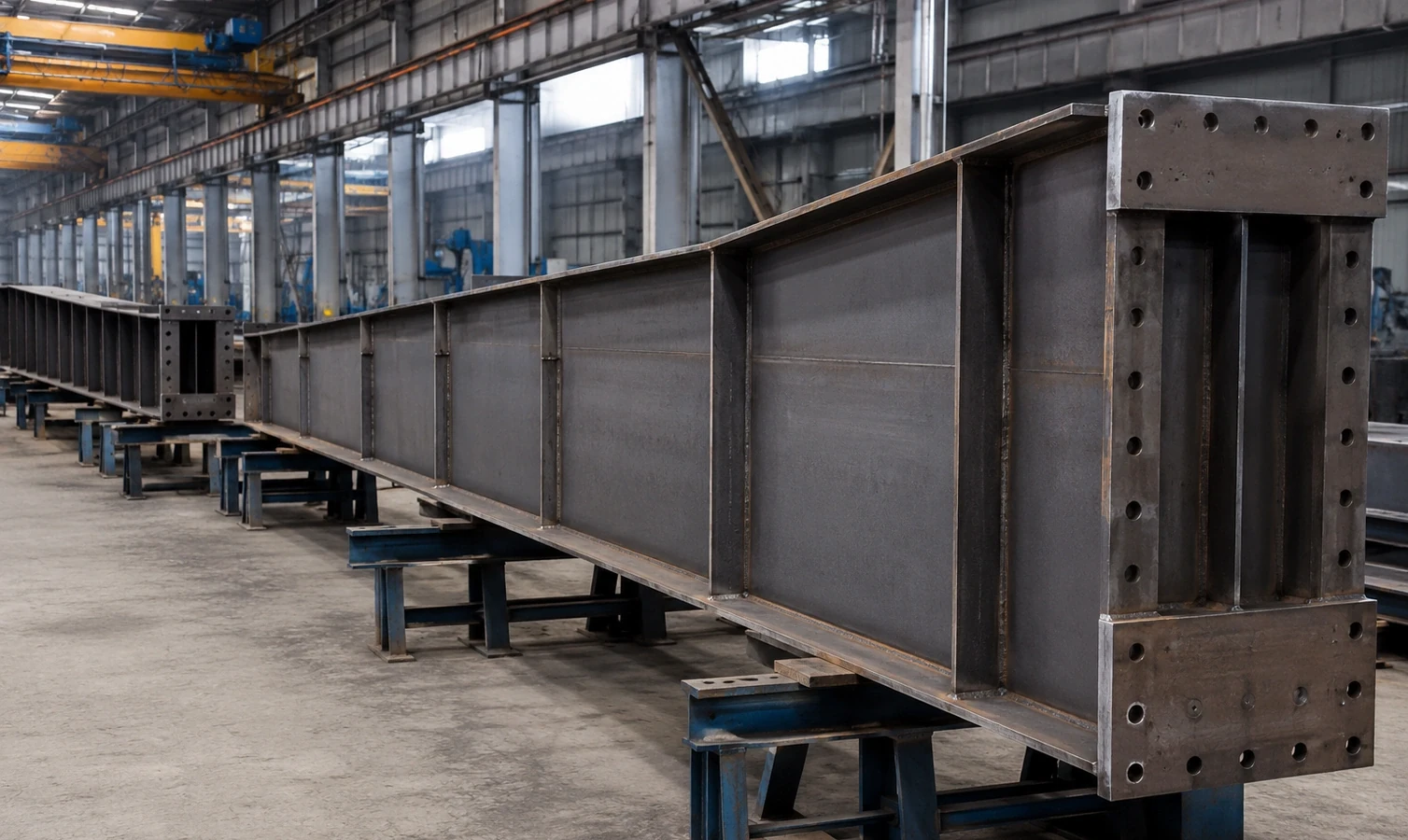

Оптимизированная геометрия
Производим балки с увеличением высоты у опор, уменьшением в менее нагруженных зонах и индивидуальным контуром стенки.
Назначение изделия
Переменная высота позволяет распределить материал по длине балки в соответствии с изгибающими моментами и поперечными силами.
Усиленные опорные участки воспринимают высокие реакции, а менее нагруженные зоны выполняются уменьшенными.
Контур стенки может быть линейным, ломаным или ступенчатым, при этом полки и рёбра согласуются с общей геометрией.
Форма балки принимается по расчёту и рабочей документации, а не только по эскизу.

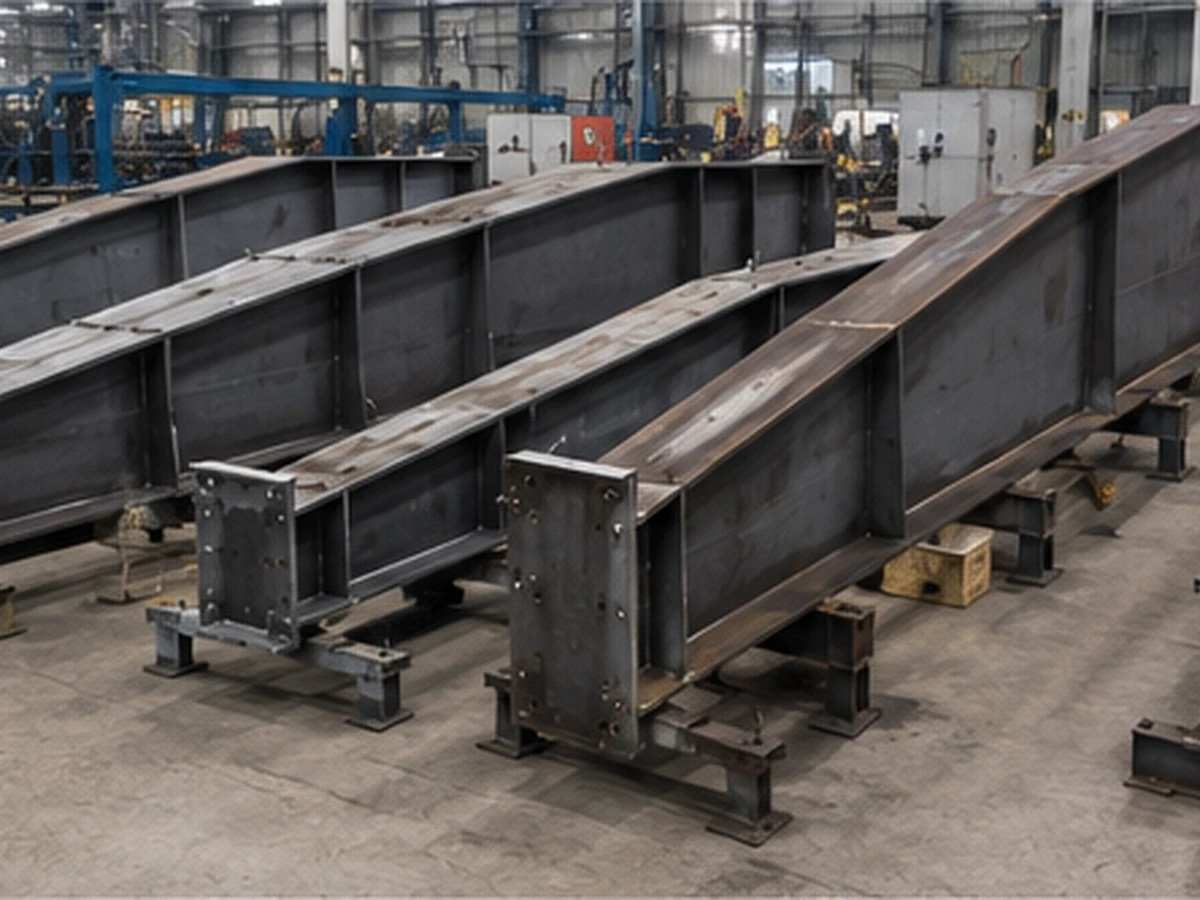

Конструктивные варианты
Исполнение выбирается по расчётной схеме, опиранию и геометрическим ограничениям сооружения.

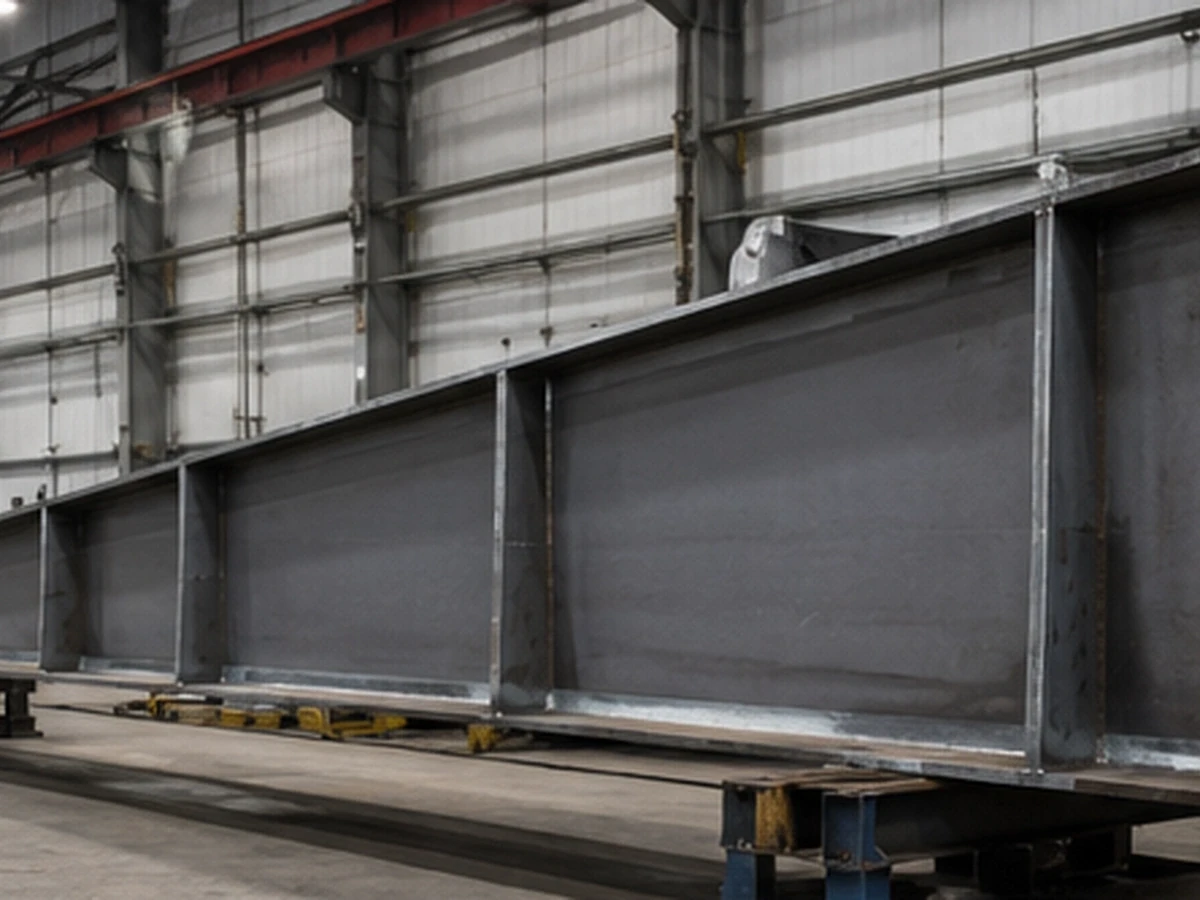

Высота изменяется линейно от одного конца к другому.
Контур формирует характерное изменение в центральной зоне пролёта.
Высота увеличивается возле опор для восприятия реакций.
Стенка состоит из нескольких участков с разным уклоном.
Высота изменяется отдельными участками по компоновке конструкции.
Отдельные зоны дополняются рёбрами, накладками и утолщениями.
Конструктивное исполнение
Односкатные, двускатные, ломаные и локально усиленные элементы.
Обсудить конструкциюПараметры заказа
Контролируем высоту сечения в заданных координатах, уклон и прямолинейность полок, положение переломов контура и соответствие рёбер рабочим отметкам.
На изготовленную продукцию оформляется паспорт качества. Дополнительный комплект документов согласовывается при заказе.
Материалы
Толщины стенки и полок могут изменяться по длине, поэтому прокат комплектуется по отдельным зонам.
Соединения
Продольные соединения выполняются с учётом изменяемого положения полки и необходимости удерживать проектный контур.
Защита металла
После правки и контроля поверхность подготавливается под проектную антикоррозионную систему.

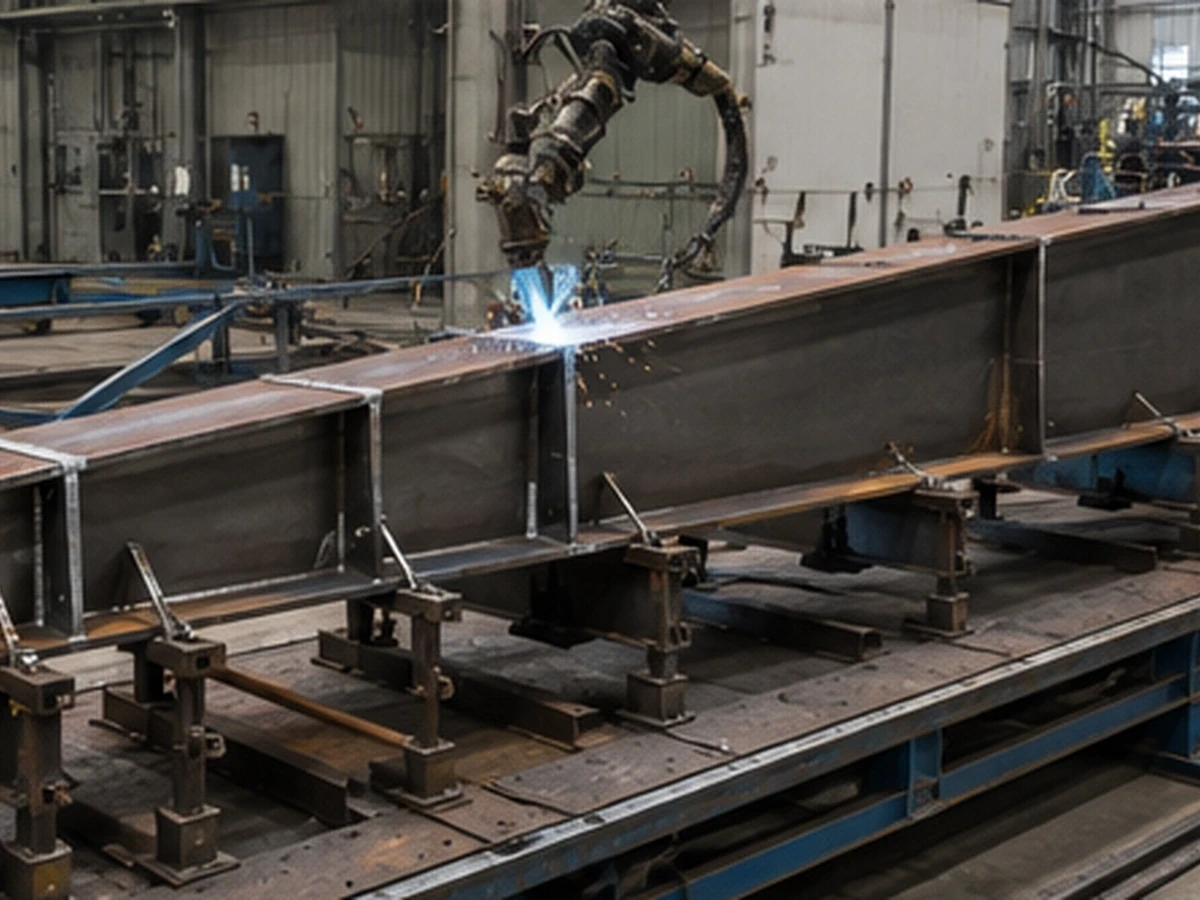

Производство и технологическая подготовка
Контур стенки переносится из КМД на раскрой с контрольными координатами по длине.
Полки собираются по заданному уклону, а рёбра устанавливаются относительно проектных сечений.
После сварки проверяются высоты в характерных точках и точность переломов или плавных участков.
От заявки до отгрузки
Технологический маршрут строится по характерным сечениям, где меняются высота, толщина или состав усилений.
Принимаем чертежи, спецификации, КМ, КМД и техническое задание.
Анализируем конструкцию, материалы, объём работ и требования к покрытию.
Фиксируем комплектацию, стоимость, сроки изготовления и порядок отгрузки.
Применяется оснастка, позволяющая удерживать изменяемую высоту и положение полок по всей длине.
Проверяем геометрию, соединения, комплектность и соответствие рабочей документации.
Маркируем изделия, оформляем паспорт качества и организуем доставку.
Согласованный срок фиксируется при оформлении заказа и учитывается при планировании производственных работ.
Области применения

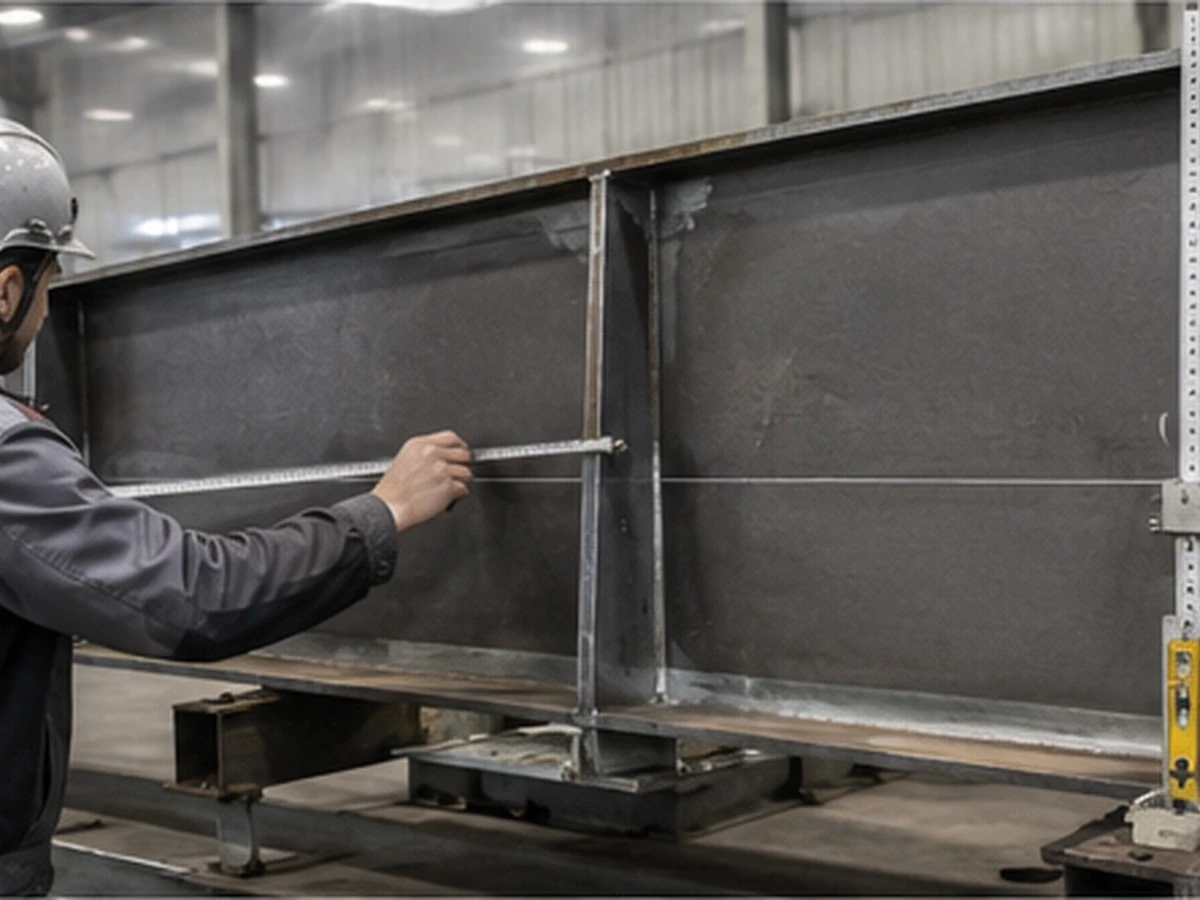

Контроль качества
Помимо общей геометрии проверяются высоты и уклоны в нескольких проектных координатах.

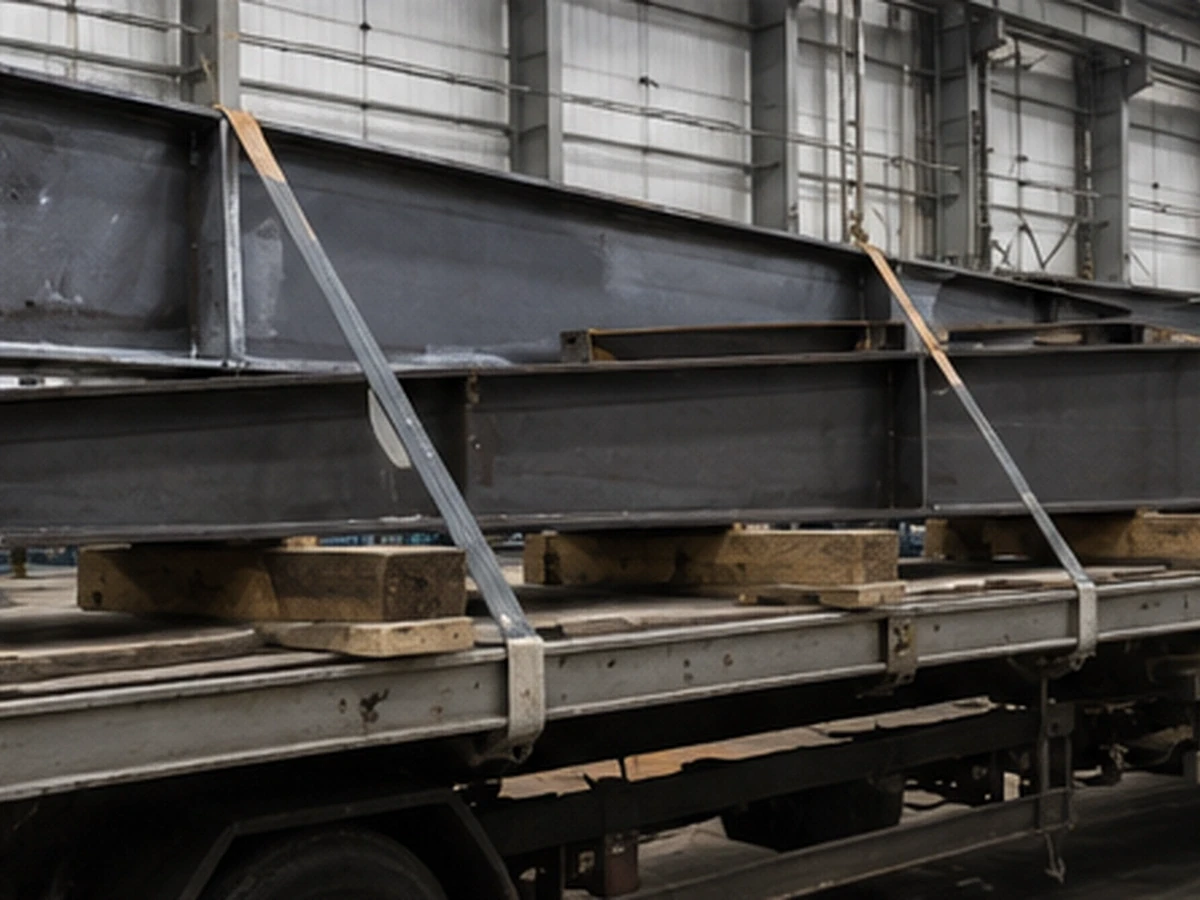

Комплектация и доставка
Подкладки располагаются в точках, исключающих деформацию наклонных полок и выступающих узлов. При большой высоте заранее проверяется транспортный габарит.
Ответы на вопросы
Для расчёта нужны КМ или КМД с координатами контура, сечениями, толщинами и опорными узлами. Подробнее о передаче исходных данных — в разделе изготовление по чертежам.
Для производства необходимы расчётные размеры и рабочая документация с координатами.
Да, если переходы и стыки предусмотрены проектом.
Высота и положение полок измеряются в заданных точках по КМД.
Да. Секционирование должно учитывать усилия, перевозку и монтаж.
Да. Координаты всех переломов задаются рабочими чертежами.
Да. Геометрия обеих частей выполняется по проектным отметкам.
Да. Дополнительные рёбра и листы устанавливаются по расчёту.
Нужны КМД, спецификация, длина, масса, требования к сварке и покрытию.
Расчёт производства
Направьте расчётную схему, КМ или КМД. Проверим геометрию, раскрой и условия перевозки.
