Расчётное сечение под проектную нагрузку

Сварные двутавровые балки на заказ

Производим сварные двутавры из листовой стали по рабочим чертежам. Формируем высоту стенки, ширину полок, узлы примыкания и усиления под конкретный проект.

Рассчитать стоимость Отправить чертёж

Собственное производствоИзготовление по рабочей документации

По чертежам заказчикаРазмеры и комплектация по проекту

Паспорт качестваДокументальное подтверждение выпуска

Доставка по РоссииОтгрузка во все регионы РФ

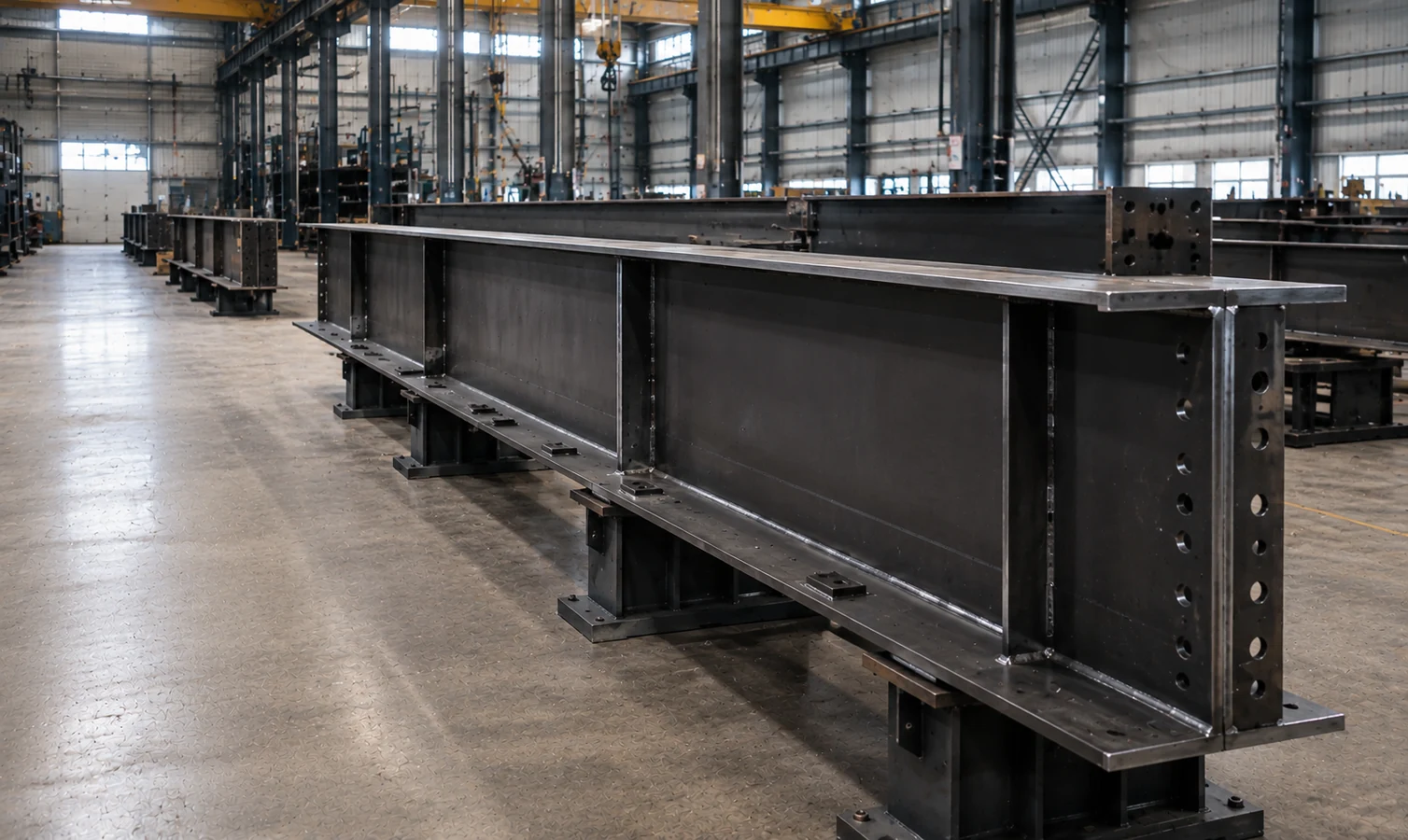

Готовые сварные двутавровые балки в производственном цехе

Назначение изделия

Несущая балка с заданной геометрией и металлоёмкостью

Сварной двутавр собирается из стенки и двух полок, вырезанных из листового проката. Такая конструкция позволяет назначать размеры сечения по расчётной схеме.

Балки применяются в каркасах зданий, перекрытиях, эстакадах, технологических площадках и других ответственных металлоконструкциях.

Изготавливаем прямые, усиленные и составные элементы с отверстиями, опорными рёбрами, монтажными узлами и подготовкой под последующую сборку.

Геометрия стенки, полок, рёбер и присоединительных узлов принимается только по согласованной рабочей документации.

Конструкция сварной двутавровой балки из стенки и полок

Сечение по проектной документацииВысота стенки, ширина полок, рёбра и монтажные отверстия

Конструктивные варианты

Виды сварных двутавровых балок

Исполнение выбирается по пролёту, нагрузкам, условиям опирания, транспортным ограничениям и схеме монтажа.

Постоянного сечения

Прямые балки с неизменной высотой стенки по всей длине.

Переменного сечения

Балки с изменяемой высотой стенки для рационального распределения металла.

С усиленными зонами

Локальные рёбра, накладки и усиления в местах опирания или передачи сосредоточенных нагрузок.

С монтажными узлами

Торцевые пластины, отверстия, фасонки и элементы примыкания по КМД.

Составные по длине

Секции с подготовленными монтажными стыками для перевозки и сборки на объекте.

Специального исполнения

Асимметричные полки и нестандартные размеры для индивидуальных конструктивных решений.

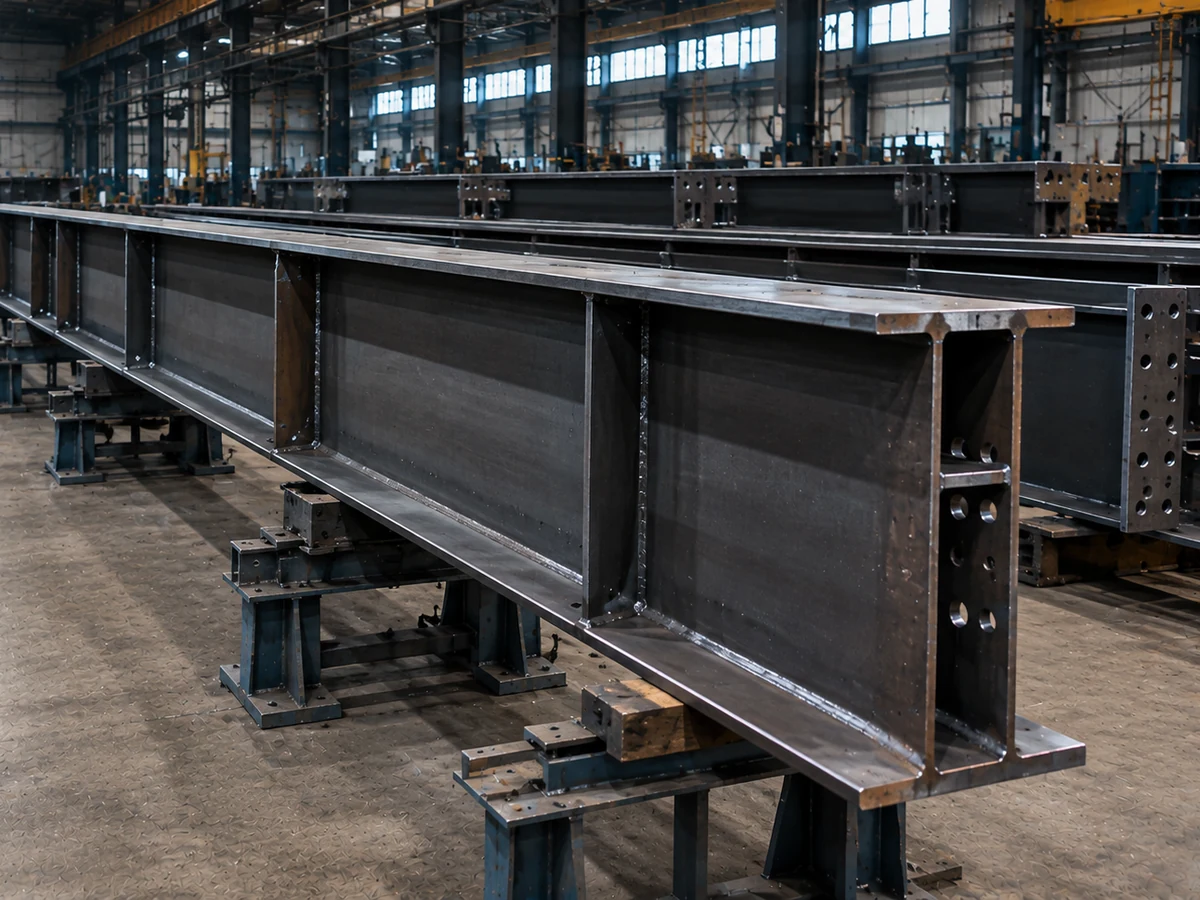

Конструктивные исполненияПрямые, составные, усиленные и переменные по высоте балки

Конструктивное исполнение

Постоянное, переменное и усиленное сечение

Конструкция может включать разные толщины листа, асимметричные полки, опорные рёбра, торцевые пластины, монтажные отверстия и участки локального усиления.

Обсудить конструкцию

Параметры заказа

Параметры сварного двутавра

Исходные данныеКМ, КМД, спецификация и требования к изготовлению

МатериалЛистовая конструкционная или низколегированная сталь

СтенкаВысота и толщина по расчётному сечению

ПолкиШирина, толщина и симметрия по рабочим чертежам

СечениеПостоянное, переменное или комбинированное

ДлинаЦельная либо составная с монтажным стыком

УсиленияПоперечные рёбра, накладки и опорные элементы

СоединенияСварные и болтовые узлы по документации

ОбработкаРезка, сверление, разделка кромок и зачистка

ПокрытиеГрунтование или окраска по требованиям проекта

Контроль геометрии сварной двутавровой балки

Геометрия сечения, прямолинейность и сварные швы

Контролируем высоту стенки, положение и ширину полок, прямолинейность балки, координаты рёбер и отверстий, а также параметры сварных соединений.

Паспорт качества

На изготовленную продукцию оформляется паспорт качества. Дополнительный комплект документов согласовывается при заказе.

Материалы

Материалы и металлопрокат

Марка и толщина листовой стали принимаются по проектной документации с учётом нагрузок и условий эксплуатации.

Соединения

Сварочные работы

Стенка и полки собираются на технологической оснастке. Способ и последовательность сварки выбираются с учётом толщины металла и ограничения деформаций.

Защита металла

Покраска и защита

После подготовки поверхности может выполняться покраска металлоконструкций в соответствии с системой защиты, предусмотренной проектом.

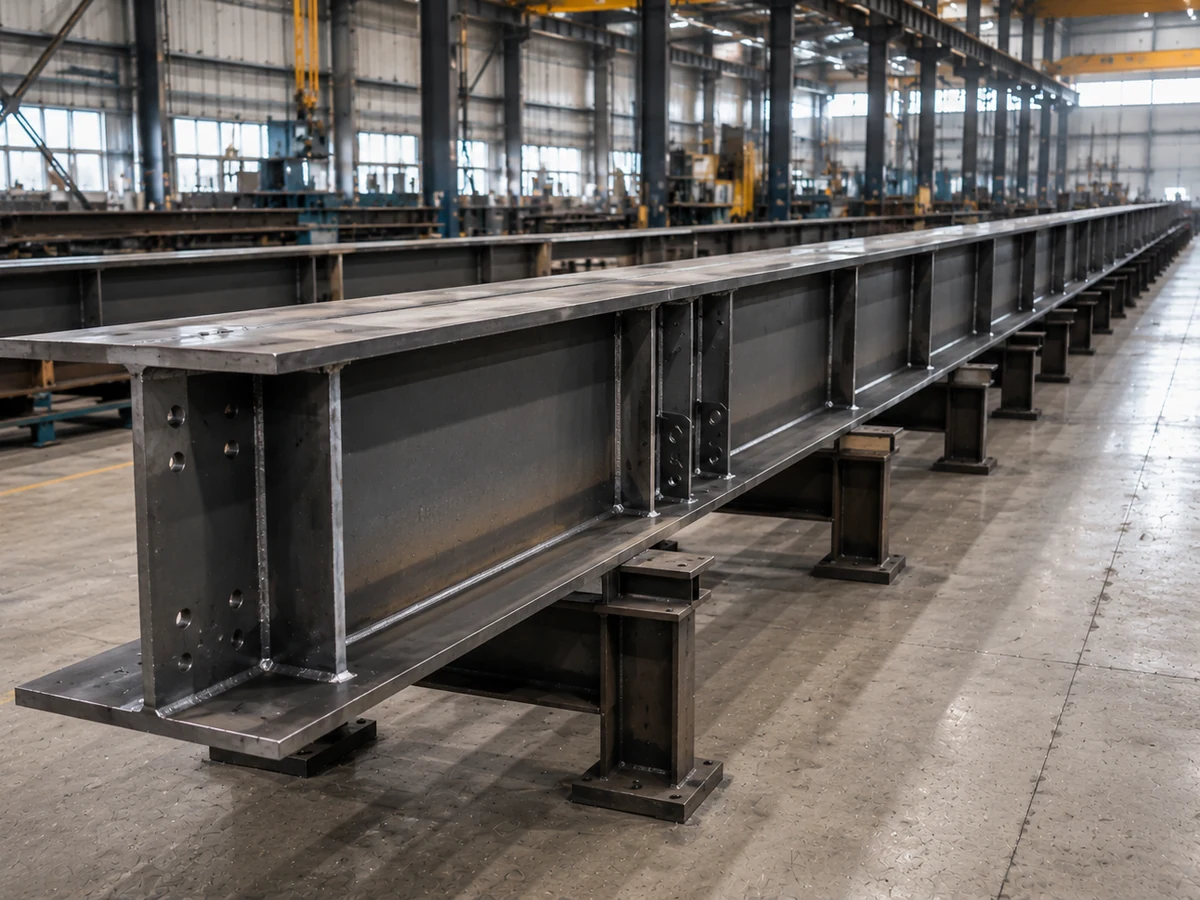

Производство и технологическая подготовка

Сборка стенки, полок и элементов усиления

Листовые заготовки раскраиваются по рабочим размерам, после чего стенка и полки собираются в двутавровое сечение на технологической базе.

До окончательной сварки проверяются положение полок, перпендикулярность стенки, диагонали, длина и координаты монтажных элементов.

После сварки выполняются правка, зачистка, сверление, контроль геометрии и подготовка поверхности.

проверка КМД и спецификации;
раскрой стенки, полок и рёбер;
подготовка и разделка кромок;
сборка двутаврового сечения;
сварка продольных швов;
установка рёбер и монтажных деталей;
правка и контроль геометрии;
подготовка поверхности и маркировка.

Передать документацию

От заявки до отгрузки

Этапы производства сварных двутавровых балок

Срок изготовления зависит от длины, массы, толщины листа, количества рёбер, сложности узлов и объёма партии.

Получаем документацию

Принимаем чертежи, спецификации, КМ, КМД и техническое задание.

Проверяем и рассчитываем

Анализируем конструкцию, материалы, объём работ и требования к покрытию.

Согласовываем заказ

Фиксируем комплектацию, стоимость, сроки изготовления и порядок отгрузки.

Изготавливаем

Выполняем раскрой листа, сборку, сварку, правку, сверление, зачистку, контроль и защитную обработку.

Контролируем

Проверяем геометрию, соединения, комплектность и соответствие рабочей документации.

Комплектуем и отгружаем

Маркируем изделия, оформляем паспорт качества и организуем доставку.

Согласованный срок фиксируется при оформлении заказа и учитывается при планировании производственных работ.

Области применения

Для несущих каркасов и промышленных конструкций

Каркасы зданийРигели, балки перекрытий и элементы несущих рам.

Промышленные сооруженияНесущие элементы цехов, эстакад и технологических конструкций.

Площадки и перекрытияБалки рабочих площадок, настилов и обслуживающих уровней.

Специальные объектыИндивидуальные балки для инфраструктурных и инженерных сооружений.

Контроль качества

Контроль сварных двутавровых балок

Контроль выполняется по рабочей документации и технологическим требованиям к конкретному изделию.

марка и толщина листового металла;
длина и высота готовой балки;
положение стенки относительно полок;
ширина и взаимное положение полок;
прямолинейность и заданный строительный подъём;
координаты рёбер, отверстий и монтажных деталей;
геометрия и внешний вид сварных соединений;
качество подготовки поверхности и маркировки.

Комплектация и доставка

Маркировка и перевозка длинномерных балок

Готовые двутавровые балки маркируются по монтажной схеме, укладываются на опоры и закрепляются с защитой кромок, узлов и окрашенных поверхностей.

Маркировка по КМДЗащита полок и узловКрепление от смещения

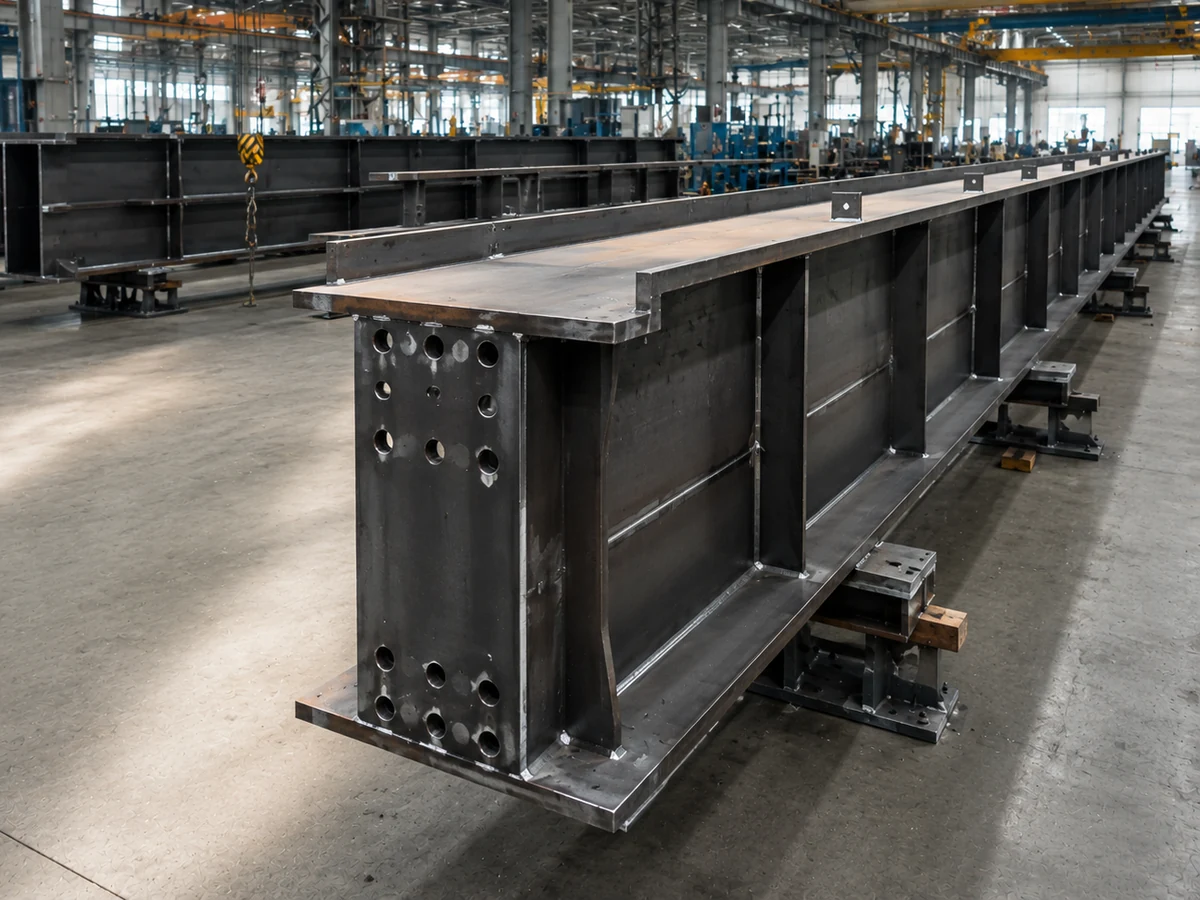

Сварные двутавровые балки подготовлены к отгрузке

Ответы на вопросы

Заказ сварных двутавровых балок

Для предварительного расчёта передайте чертежи, спецификацию, марку стали, объём и требования к покрытию.

Можно изготовить двутавр нестандартной высоты?

Да. Размеры стенки и полок принимаются по согласованным рабочим чертежам.

Изготавливаете балки переменного сечения?

Да. Возможны балки с изменением высоты стенки и локальными участками усиления.

Можно разделить длинную балку на секции?

Да. Конструкция монтажного стыка должна быть предусмотрена проектной документацией.

Устанавливаете рёбра жёсткости?

Да. Рёбра, накладки и опорные детали устанавливаются по КМД.

Выполняете отверстия и торцевые пластины?

Да. Монтажные отверстия, пластины и фасонки изготавливаются по координатам чертежа.

Возможна антикоррозионная обработка?

Да. Вид подготовки и покрытия определяется требованиями проекта и условиями эксплуатации.

Какие данные нужны для расчёта?

Нужны КМ или КМД, спецификация, марка стали, объём партии и требования к покрытию.

Как балки маркируются перед отправкой?

Каждому изделию присваивается монтажная марка в соответствии со спецификацией.

Связанные направления

Связанные типы балок

Для участков с изменяющимися расчётными усилиями могут применяться балки переменного сечения. Если конструкция должна воспринимать значительное кручение, рассматриваются сварные коробчатые балки, а при ограничениях перевозки и монтажа — составные балки. Другие исполнения представлены в разделе сварные балки.

Расчёт производства

Нужны сварные двутавры по вашему проекту?

Передайте КМ, КМД или эскиз с размерами сечения, длиной, маркой стали и требованиями к изготовлению.
