Производство по чертежам, КМ и КМД

Анкерные группы на заказ

Изготавливаем анкерные группы для крепления металлических колонн, опор, оборудования и строительных конструкций. Геометрия, диаметры, резьба, комплектность и защитное покрытие выполняются по рабочей документации заказчика.

Рассчитать стоимость На главную

Собственное производствоИзготовление по рабочей документации

По чертежам заказчикаРазмеры и комплектация по проекту

Паспорт качестваДокументальное подтверждение выпуска

Доставка по РоссииОтгрузка во все регионы РФ

Назначение изделия

Точное положение крепежа в фундаментном узле

Анкерная группа объединяет несколько анкерных шпилек в единую монтажную сборку. Она задаёт проектное расположение крепёжных элементов в фундаменте и обеспечивает последующий монтаж колонны, опоры, рамы или технологического оборудования.

Конструкция каждой группы зависит от расчётной схемы узла. Поэтому мы не привязываем производство к фиксированному каталогу размеров: длина и диаметр анкеров, межосевые расстояния, форма пластин, параметры резьбы и состав комплектующих выполняются по чертежу.

Принимаем чертежи, спецификации и 3D-модели в распространённых электронных форматах. Производство возможно по документации КМ и КМД.

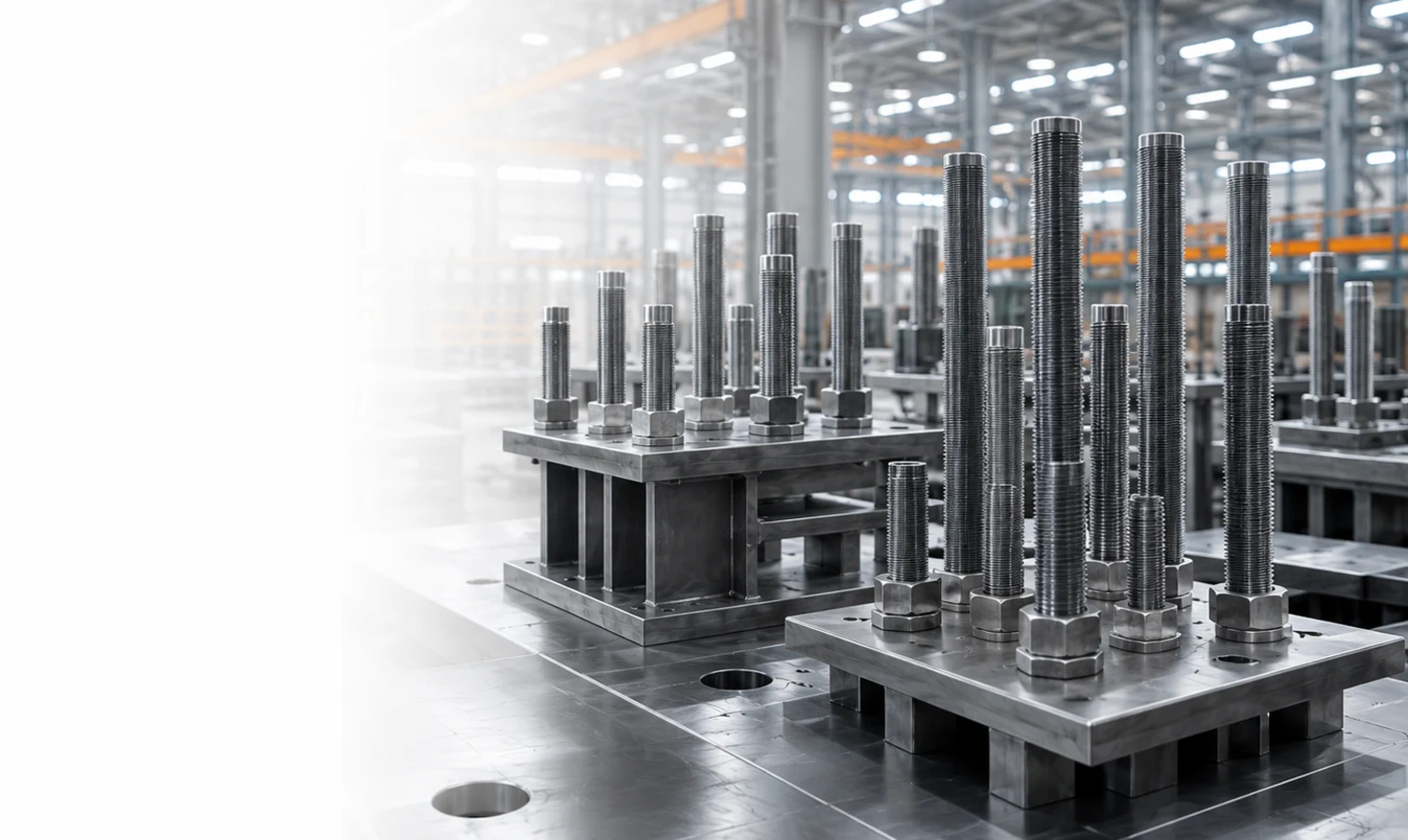

Готовые анкерные группы для монтажа металлоконструкций

Изготовление по проектуРазмеры и комплектность определяются документацией

Конструктивные варианты

Исполнения анкерных групп

Приведённые варианты не ограничивают производство. Окончательное исполнение определяется чертежом и требованиями конкретного узла.

С прямыми шпильками

Группы с прямыми резьбовыми элементами, объединёнными монтажным шаблоном или плитой.

С Г-образными анкерами

Исполнение с загнутой анкерной частью для закрепления в бетонном основании.

С анкерными плитами

Сборки с опорными и анкерными пластинами по геометрии проектного узла.

С шаблоном или кондуктором

Комплектация элементами, обеспечивающими проектное положение шпилек при бетонировании.

Сварные и сборные

Конструкция и способ соединения элементов определяются рабочей документацией.

Нестандартной конфигурации

Изготовление индивидуальных групп для колонн, опор, оборудования и специальных узлов.

Параметры заказа

Что учитывается при изготовлении

КонструкцияПо чертежу, КМ, КМД или согласованному техническому заданию

Диаметр и длина анкеровОпределяются проектной документацией

Количество шпилекПо расчётной схеме и спецификации заказчика

РезьбаРазмер, длина и исполнение по чертежу

Шаблоны и пластиныФорма, толщина, отверстия и межосевые расстояния по проекту

Основные сталиСт3, сталь 20, 35, 45, 09Г2С

СваркаРучная дуговая или полуавтоматическая в среде защитных газов

Защита поверхностиГорячее цинкование или иная согласованная защитная обработка

КомплектностьГайки, шайбы, шаблоны и дополнительные элементы по спецификации

ДокументыПаспорт качества на изготовленную продукцию

Контроль размеров резьбовых элементов анкерной группы

Геометрия и резьба

Контролируем взаимное положение анкеров, основные размеры, длину резьбовой части и соответствие группы рабочему чертежу.

Паспорт качества

На изготовленную продукцию оформляется паспорт качества. Дополнительный комплект документов согласовывается при заказе.

Материалы

Основные марки стали

В производстве применяются Ст3, сталь 20, 35, 45 и 09Г2С. Конкретная марка и требования к материалу принимаются по рабочей документации.

Соединения

Сварочные работы

Применяем ручную дуговую сварку и полуавтоматическую сварку в среде защитных газов. Способ сварки выбирается с учётом конструкции изделия и требований чертежа.

Защита металла

Цинкование и обработка

Выполняем горячее цинкование и согласованную защитную обработку поверхности. Требуемая система защиты указывается в документации или определяется при подготовке заказа.

Комплектация и маркировка изготовленных металлоизделий

Конструкторское сопровождение

Работаем с КМ, КМД и техническими заданиями

Собственный конструкторский отдел помогает проверить исходные данные до запуска производства. Это особенно важно для сборок, где необходимо согласовать межосевые расстояния, положение шаблонов, параметры резьбы и комплектность монтажного узла.

Принимаем чертежи и модели в распространённых форматах
Работаем по документации КМ и КМД
Уточняем неоднозначные данные до запуска заказа
Согласовываем материалы, покрытия и комплектность

Передать документацию

От заявки до отгрузки

Этапы производства анкерных групп

Срок определяется после анализа конструкции, объёма заказа, покрытия и текущей загрузки производства.

Получаем документацию

Принимаем чертежи, спецификации, КМ, КМД и техническое задание.

Проверяем и рассчитываем

Анализируем конструкцию, материалы, объём работ и требования к покрытию.

Согласовываем заказ

Фиксируем комплектацию, стоимость, сроки изготовления и порядок отгрузки.

Изготавливаем

Выполняем заготовительные, резьбонарезные, сборочные и сварочные операции.

Контролируем

Проверяем размеры, взаимное расположение элементов, резьбу и сварные соединения.

Комплектуем и отгружаем

Маркируем изделия, оформляем паспорт качества и организуем доставку.

Согласованный срок фиксируется при оформлении заказа и учитывается при планировании производственных работ.

Области применения

Для фундаментов, колонн и оборудования

Колонны зданийЗакрепление стальных колонн промышленных и гражданских сооружений.

Промышленное оборудованиеМонтаж станков, агрегатов, технологических линий и опорных рам.

Опоры и мачтыФундаментные узлы опор, эстакад, башен и инженерных сооружений.

Складские комплексыКрепление элементов несущего каркаса и технологических конструкций.

Контроль качества

Проверка перед комплектованием

Контроль строится вокруг требований конкретного чертежа и спецификации. До отгрузки выполняются:

проверка марки и состояния поступившего металла;
контроль длины, диаметра, резьбы и геометрии анкерных элементов;
проверка межосевых расстояний и положения шпилек в группе;
визуальный контроль сборки и сварных соединений;
проверка комплектности, маркировки и соответствия спецификации;
финальный контроль перед упаковкой и отгрузкой.

Комплектация и доставка

Поставка анкерных групп по всей России

Изделия маркируются и комплектуются в соответствии со спецификацией. Способ упаковки и крепления выбирается с учётом массы, габаритов, резьбовых элементов и маршрута перевозки. Организуем доставку во все регионы Российской Федерации.

Комплектование по спецификацииЗащита резьбы при перевозкеДоставка до объекта

Отгрузка металлоизделий автомобильным транспортом

Ответы на вопросы

Заказ и изготовление анкерных групп

Точная стоимость и возможность производства определяются после изучения документации.

Какие данные нужны для расчёта анкерных групп?

Для расчёта желательно предоставить чертёж или комплект документации с размерами, количеством изделий, маркой стали, параметрами резьбы, составом комплектующих и требованиями к защитному покрытию. При неполном комплекте исходных данных наш конструкторский отдел уточнит необходимую информацию.

Можно ли изготовить анкерные группы по КМ и КМД?

Да. Производство работает с документацией КМ и КМД. Конструкторский отдел проверяет состав исходных данных и при необходимости согласовывает технические вопросы до запуска заказа.

Какие марки стали применяются?

Основные применяемые марки — Ст3, сталь 20, 35, 45 и 09Г2С. Конкретная марка выбирается по проектной документации и условиям эксплуатации конструкции.

Есть ли ограничения по размерам и количеству?

Анкерные группы изготавливаются по чертежу, поэтому размеры, диаметры, количество шпилек и объём партии рассматриваются индивидуально. Возможность производства подтверждается после анализа документации.

Выполняется ли горячее цинкование?

Да. Возможно горячее цинкование, а также другая защитная обработка металла, согласованная в составе заказа.

Как определяется срок изготовления?

Срок зависит от сложности конструкции, объёма заказа, покрытия и текущей загрузки производства. После анализа документации согласованный срок фиксируется при оформлении заказа и учитывается в производственном плане.

Какие документы выдаются с продукцией?

На изготовленную продукцию оформляется паспорт качества. Состав дополнительной сопроводительной документации согласовывается при размещении заказа.

Можно ли организовать доставку на объект?

Да. Организуем доставку анкерных групп и других металлоизделий во все регионы Российской Федерации с учётом габаритов, массы и требований к креплению груза.

Связанные направления

Связанные фундаментные решения

Анкерные группы часто применяются вместе с фундаментными закладными деталями. Для монтажных соединений также изготавливаем закладные пластины и закладные детали с резьбой. Комплексные элементы основания можно заказать в разделе опорных и несущих металлоконструкций.

Расчёт производства

Есть чертёж анкерной группы?

Передайте документацию. Проверим исходные данные и подготовим расчёт стоимости, срока изготовления и доставки.
