Производство по чертежам, КМ и КМД

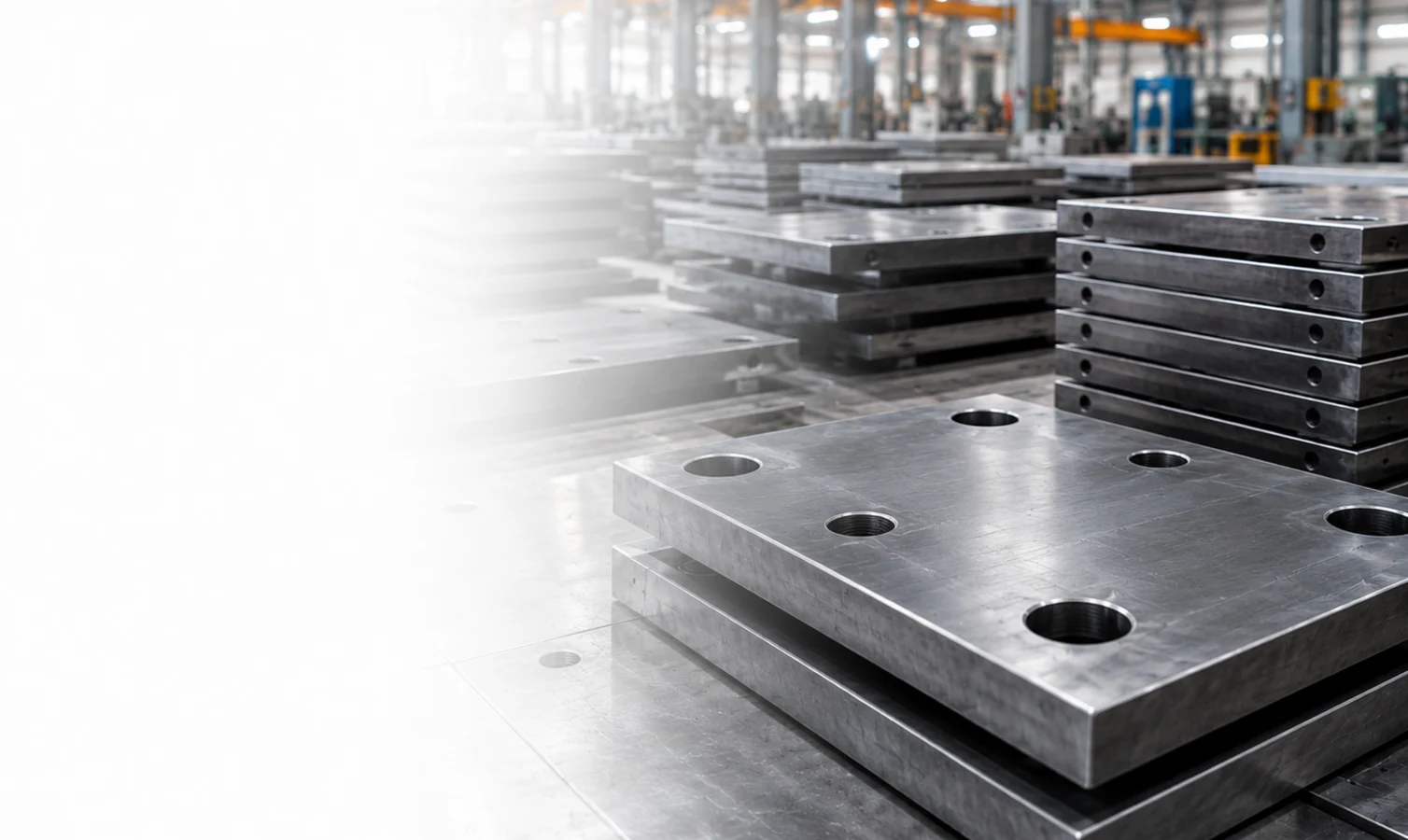

Закладные пластины на заказ

Изготавливаем плоские и сборные закладные пластины для соединения железобетонных и металлических конструкций. Форма, толщина, отверстия, анкерные элементы, сварка и покрытие выполняются по документации заказчика.

Рассчитать стоимость На главную

Собственное производствоИзготовление по рабочей документации

По чертежам заказчикаРазмеры и комплектация по проекту

Паспорт качестваДокументальное подтверждение выпуска

Доставка по РоссииОтгрузка во все регионы РФ

Назначение изделия

Надёжная основа монтажного соединения

Закладная пластина передаёт усилия между бетонной конструкцией и присоединяемым металлическим элементом. К ней приваривают балки, кронштейны, опоры, ограждения и другие детали проектного узла.

Пластины изготавливаются без привязки к фиксированному каталогу. Габариты, толщина, расположение отверстий, анкеров и выпусков определяются рабочим чертежом и спецификацией.

Принимаем чертежи, спецификации и 3D-модели в распространённых электронных форматах. Работаем по документации КМ и КМД.

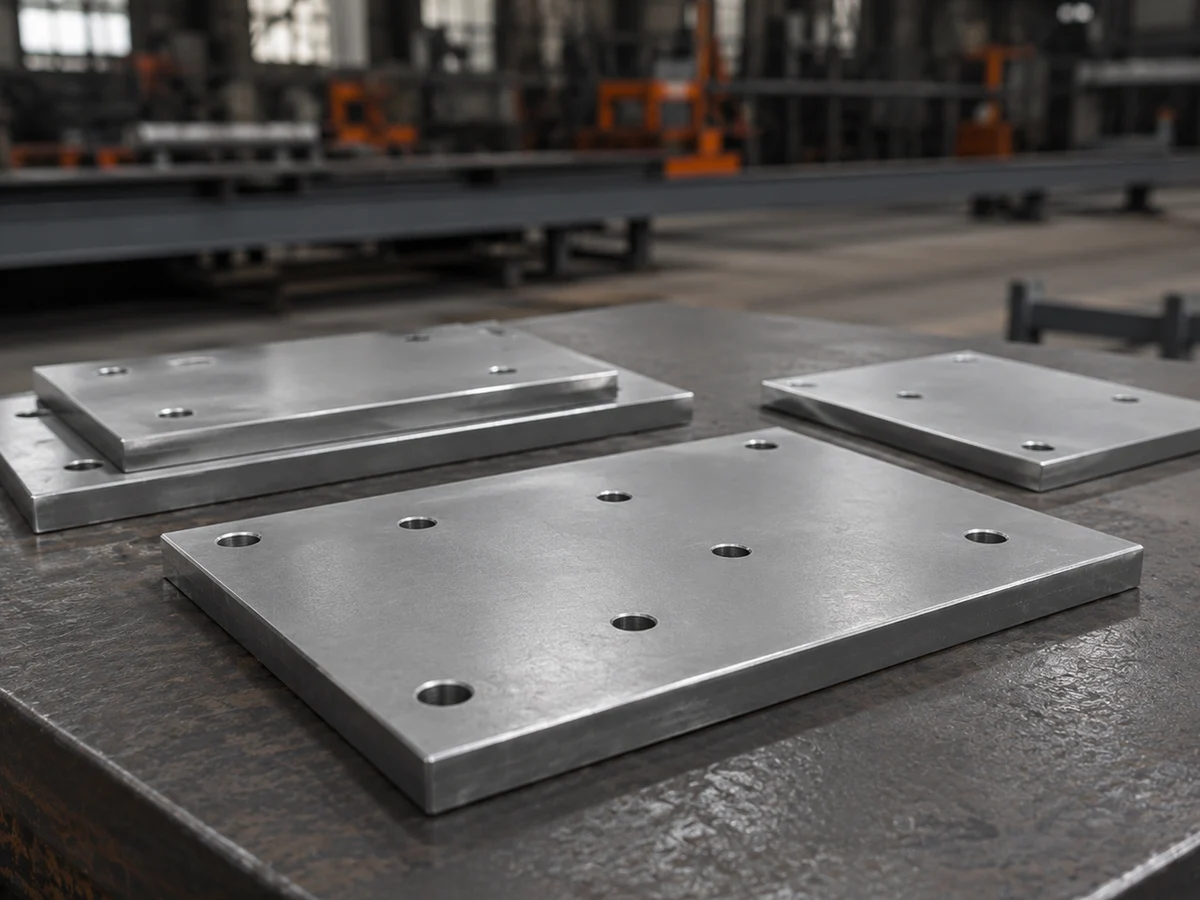

Контроль размеров металлической закладной пластины

Точная геометрияКонтроль габаритов, отверстий и расположения элементов

Конструктивные варианты

Исполнения закладных пластин

Конструкция выбирается по назначению узла. Возможны плоские, гнутые и сборные исполнения с различными анкерными элементами.

Плоские пластины

Изделия заданной формы и толщины с подготовленными кромками и отверстиями.

С анкерными стержнями

Пластины со сварными стержнями или выпусками по проектной схеме.

С резьбовыми шпильками

Сборки с резьбовыми элементами для последующего монтажного крепления.

С отверстиями и пазами

Количество, диаметр и координаты отверстий выполняются по чертежу.

Гнутые пластины

Детали с проектными гибами, отбортовками и пространственной геометрией.

Сборные закладные

Пластины в составе сварного узла с дополнительными элементами и профилями.

Параметры заказа

Что учитывается при изготовлении

Форма пластиныПо чертежу или согласованной модели

Габариты и толщинаОпределяются рабочей документацией

Отверстия и пазыДиаметр, форма и координаты по проекту

Анкерные элементыТип, количество и расположение по спецификации

Кромки и гибыИсполнение в соответствии с чертежом

Основные сталиСт3, сталь 20, 35, 45, 09Г2С

СваркаРучная дуговая или полуавтоматическая в защитном газе

Защита поверхностиГорячее цинкование или согласованная обработка

КоличествоОт единичных изделий до согласованной партии

ДокументыПаспорт качества на изготовленную продукцию

Измерительный контроль закладной пластины

Размеры и отверстия

Проверяем габариты, толщину, координаты отверстий, положение анкерных элементов и соответствие пластины рабочему чертежу.

Паспорт качества

На изготовленную продукцию оформляется паспорт качества. Дополнительный комплект документов согласовывается при заказе.

Материалы

Основные марки стали

В производстве применяются Ст3, сталь 20, 35, 45 и 09Г2С. Конкретная марка и требования к материалу принимаются по рабочей документации.

Соединения

Сварочные работы

Применяем ручную дуговую сварку и полуавтоматическую сварку в среде защитных газов. Способ соединения выбирается с учётом конструкции изделия и требований чертежа.

Защита металла

Цинкование и обработка

Выполняем горячее цинкование и согласованную защитную обработку поверхности. Требуемая система защиты указывается в документации или определяется при подготовке заказа.

Комплектация и маркировка изготовленных закладных деталей

Конструкторское сопровождение

Проверяем узел до запуска производства

Собственный конструкторский отдел анализирует исходные данные, состав изделия и взаимное расположение элементов.

При обнаружении неоднозначных размеров или неполной спецификации технические вопросы согласовываются до изготовления.

Принимаем распространённые форматы чертежей и моделей
Работаем по документации КМ и КМД
Проверяем отверстия, привязки и состав сборки
Согласовываем материалы, покрытие и комплектность

Передать документацию

От заявки до отгрузки

Этапы производства закладных пластин

Срок зависит от формы и толщины пластин, состава сборки, объёма заказа, покрытия и текущей загрузки производства.

Получаем документацию

Принимаем чертежи, спецификации, КМ, КМД и техническое задание.

Проверяем и рассчитываем

Анализируем конструкцию, материалы, объём работ и требования к покрытию.

Согласовываем заказ

Фиксируем комплектацию, стоимость, сроки изготовления и порядок отгрузки.

Изготавливаем

Выполняем заготовительные операции, подготовку отверстий, гибку, сборку и сварку в соответствии с чертежом.

Контролируем

Проверяем геометрию, соединения, комплектность и соответствие рабочей документации.

Комплектуем и отгружаем

Маркируем изделия, оформляем паспорт качества и организуем доставку.

Согласованный срок фиксируется при оформлении заказа и учитывается при планировании производственных работ.

Области применения

Для строительных и монтажных узлов

Железобетонные конструкцииСоединение металлических элементов с бетоном.

Промышленные зданияМонтаж балок, рам, площадок и технологических конструкций.

Фасады и огражденияКрепление кронштейнов, стоек и опорных деталей.

Складские объектыМонтаж элементов каркаса и инженерного оборудования.

Контроль качества

Проверка геометрии и сборки

До комплектования контролируются:

марка и состояние поступившего металла;
габариты и толщина пластины;
форма, диаметр и координаты отверстий;
положение анкерных и дополнительных элементов;
сборка и сварные соединения;
комплектность, маркировка и соответствие спецификации.

Комплектация и доставка

Поставка закладных пластин по всей России

Изделия маркируются и комплектуются по спецификации. Способ упаковки выбирается с учётом массы, размеров, покрытия и наличия выступающих элементов. Организуем доставку во все регионы РФ.

Комплектование по спецификацииЗащита поверхности при перевозкеДоставка до объекта

Отгрузка металлоизделий автомобильным транспортом

Ответы на вопросы

Заказ и изготовление закладных пластин

Стоимость и возможность производства определяются после изучения документации.

Какие данные нужны для расчёта закладных пластин?

Необходимы чертёж или модель, количество изделий, марка стали, толщина, размеры, параметры отверстий, состав анкерных элементов и требования к покрытию.

Можно ли изготовить пластины по КМ и КМД?

Да. Работаем по документации КМ и КМД. При необходимости конструкторский отдел уточняет данные до запуска производства.

Можно ли изготовить пластину нестандартной формы?

Да. Контур, отверстия, пазы, гибы и дополнительные элементы выполняются по рабочему чертежу.

Какие марки стали применяются?

Основные марки — Ст3, сталь 20, 35, 45 и 09Г2С. Конкретный материал принимается по проекту.

Выполняется ли горячее цинкование?

Да. Возможно горячее цинкование или другая согласованная защитная обработка.

Как определяется срок изготовления?

Срок зависит от сложности, объёма заказа, покрытия и текущей загрузки производства. Он согласовывается после анализа документации.

Какие документы выдаются?

На изготовленную продукцию оформляется паспорт качества. Дополнительные документы согласовываются при заказе.

Возможна ли доставка на объект?

Да. Организуем доставку во все регионы Российской Федерации.

Связанные направления

Связанные монтажные детали

Закладные пластины могут входить в состав фундаментных закладных и готовых закладных узлов. Для болтового монтажа применяются закладные детали с резьбой. Пластины сложной формы и детали с приварными элементами также представлены в разделе металлических пластин и закладных деталей на заказ.

Расчёт производства

Есть чертёж закладной пластины?

Передайте документацию. Проверим исходные данные и подготовим расчёт стоимости, срока изготовления и доставки.

Получить расчёт Все закладные детали
